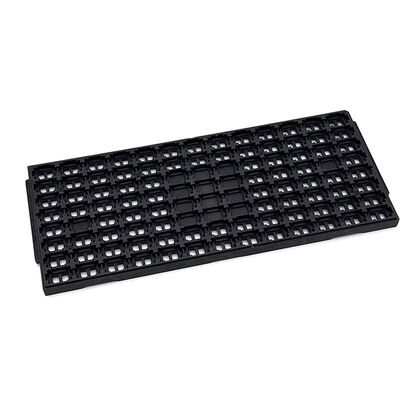

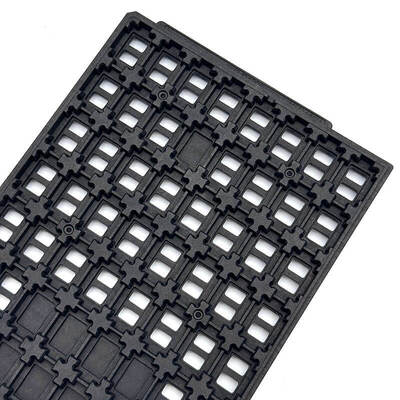

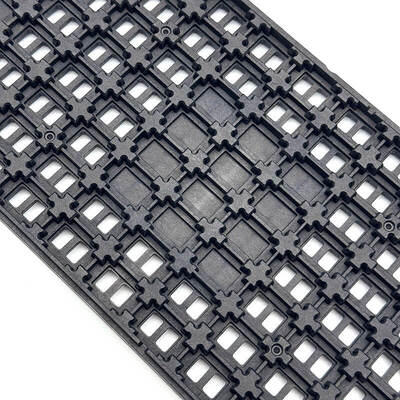

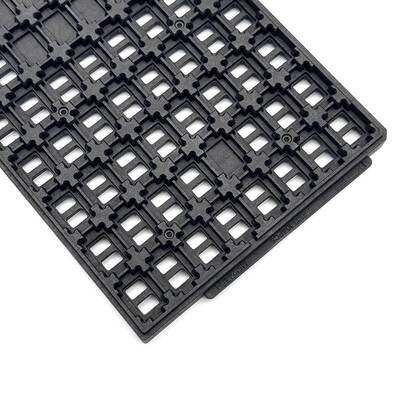

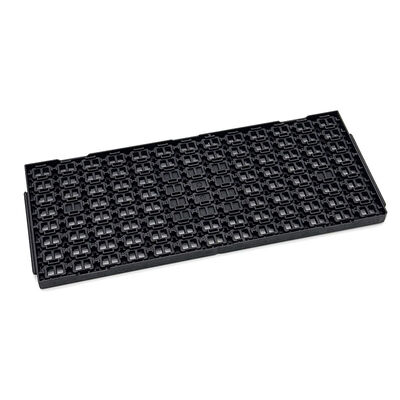

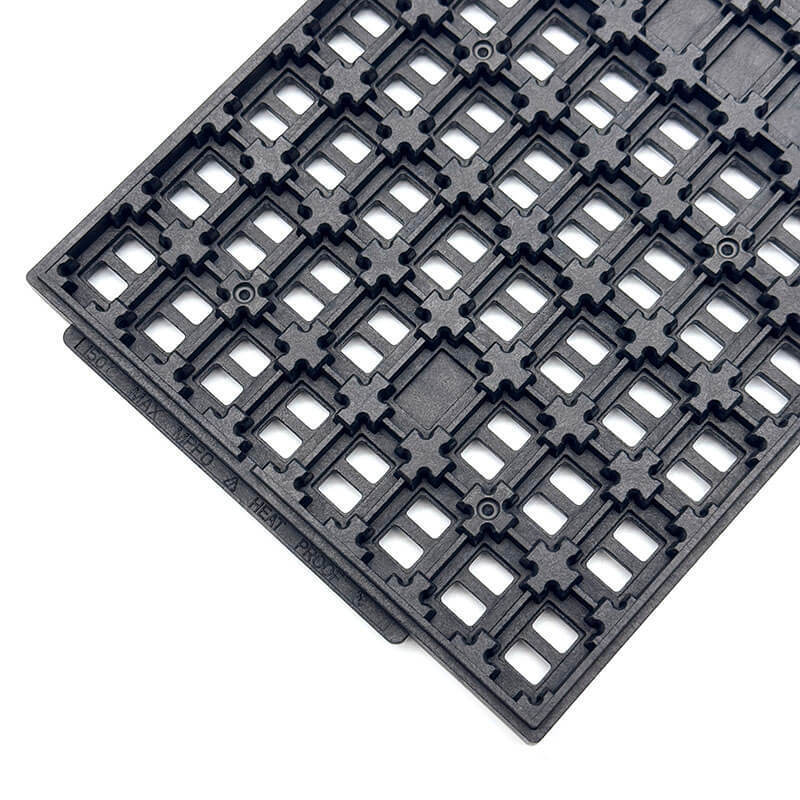

Las bandejas JEDEC de alta precisión protegen los circuitos integrados de la contaminación y los daños

Las bandejas JEDEC de alta precisión protegen los circuitos integrados de la contaminación y los daños

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24234
Cuota De Producción: 500 piezas
Precio: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Generalmente negro o gris oscuro para protección ESD
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de la cavidad:
17x10,5x5,17mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Llanura:
Menos de 0,76 mm
Capacidad:
8x13=104 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Bandeja JEDEC para circuitos integrados BGA con ranura en V

,

Bandeja para circuitos integrados CSP para protección de precisión

,

Bandeja para circuitos integrados JEDEC con ranura en V

Descripción del producto
Las bandejas JEDEC de alta precisión protegen los circuitos integrados de la contaminación y el daño
Diseñadas para ambientes de salas limpias de semiconductores de alto nivel, estas bandejas JEDEC están diseñadas para cumplir con estrictos requisitos de control de contaminación,reducir al mínimo la acumulación de partículas y garantizar la integridad total del IC desde la producción hasta la entrega.

Construidos con cavidades de alta precisión y una estructura segura de ranura en V, evitan el movimiento de la viruta, arañazos y daños mecánicos, incluso durante la fabricación de gran volumen, manejo,y transporte de larga distancia.

Ideal para circuitos integrados de tono fino, paquetes BGA y CSP, estas bandejas ofrecen una protección confiable, reducen los riesgos de pérdida de rendimiento y respaldan una calidad constante en aplicaciones sensibles de semiconductores.
Características y beneficios
  • Las demás:
  • Seguridad ESD
  • Sin contaminación
  • Bajas partículas
  • De alta precisión
Especificaciones
Marca del producto Envases para el trasero
Modelo HN24234
El material OPAM
Tipo de paquete JEDEC
El color Negro
Resistencia 1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno 322.6 × 135,9 × 12,19 mm
Tamaño de la cavidad de una anchura superior a 5 mm
Matriz QTY 8x13 = 104 PCS
Página de guerra El máximo 0,76 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Las bandejas JEDEC se utilizan ampliamente paraProtección del IC durante la fabricación y el transporte, especialmente para dispositivos sensibles al ESD. Son especialmente adecuados para el manejo y almacenamiento de componentes sensibles al ESD,donde incluso una acumulación de partículas o arañazos menores pueden afectar el rendimiento y el rendimiento del dispositivo.
  • Fabricación y montaje de semiconductores
  • Envases BGA / CSP
  • IC de tono fino
  • Transporte y almacenamiento seguros de componentes
Embalaje y envío/ Servicios
Nuestras bandejas de matriz JEDEC están cuidadosamente empaquetadas para asegurar que lleguen en perfectas condiciones, listas para su uso en su sala limpia y entornos de producción.materiales antistaticos, con capas de apilamiento protectoras e inserciones de amortiguación para evitar arañazos, contaminación y daños durante el transporte.

Para la entrega global, trabajamos con socios logísticos de confianza para proporcionar servicios de envío confiables y seguidos en todo el mundo.Nos aseguramos de que su pedido sea manejado con cuidado y entregado a tiempo, para que pueda mantener sus líneas de producción funcionando sin retrasos.

Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra diseño, I + D, fabricación, ventas de envases de IC y pruebas,así como el proceso de fabricación de obleas semiconductoras en manipulación automatizada, transporte y transporte aproporcionar a los clientes servicios llave en mano.

Por qué elegirnos:

  • La experiencia enJEDEC / IC / bandejas de embalaje de gofres
  • Capacidad interna de diseño de moldes
  • Desarrollo rápido de prototipos
  • Proceso de control de calidad estricto
  • Suministro estable para los clientes mundiales de semiconductores
