Capa de alta precisión JEDEC para IC de tono fino

Capa de alta precisión JEDEC para IC de tono fino

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24239
Cuota De Producción: 500 piezas
Precio: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Generalmente negro o gris oscuro para protección ESD
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de la cavidad:
14x22x1,96mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Llanura:
Menos de 0,76 mm
Capacidad:
6x11=66 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

En el caso de las unidades de control de seguridad

,

se utilizará el sistema de control de seguridad de tipo JEDEC.

,

bandeja de almacenamiento de IC de tono fino

Descripción del producto

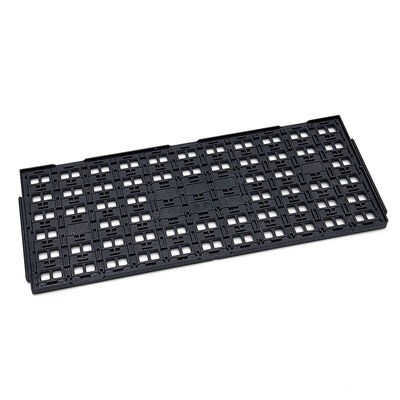

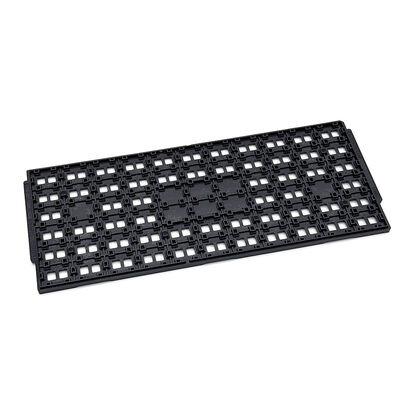

Capa de alta precisión JEDEC para IC de tono fino

Necesita un portador confiable para sus delicados circuitos integrados de tono fino? Nuestras bandejas JEDEC están diseñadas para la máxima protección y rendimiento en la fabricación de semiconductores.


Cuando sus circuitos integrados requieren un posicionamiento preciso o tienen dimensiones no estándar, recomendamos una bandeja JEDEC totalmente personalizada adaptada a sus componentes.Nuestros diseños de bolsillo personalizados optimizan el espaciamiento de la cavidad para una fácil toma y colocación automática, maximizar la capacidad de almacenamiento por bandeja, y asegurarse de que sus IC de tono fino se mantienen de forma segura durante toda la producción.Esta solución no sólo protege sus semiconductores sensibles, sino que también satisface sus requisitos de embalaje con, fabricación de alta precisión

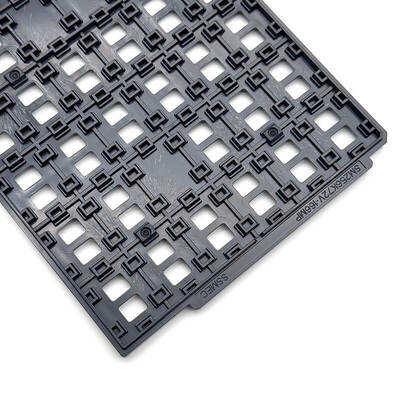

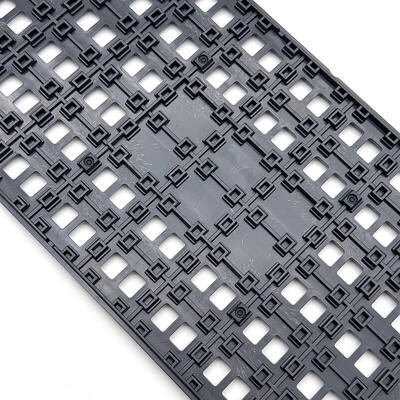

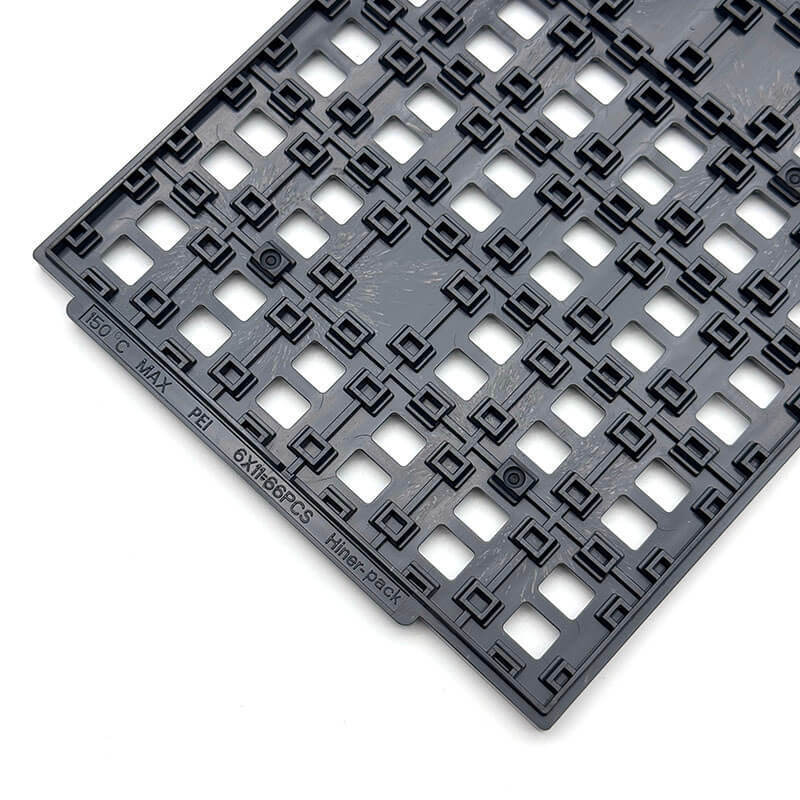

Una bandeja JEDEC es un soporte crítico para ICs de tono fino, semiconductores y componentes electrónicos, utilizados para manejo automatizado, inspección, transporte y almacenamiento a largo plazo.Cada bolsillo de nuestras bandejas está mecanizado con precisión para que coincida con las dimensiones exactas de sus ICs específicasEl material seguro para ESD y el estricto control de la planitud garantizan la protección electrostática y el posicionamiento estable, haciendo de la personalización la solución de embalaje ideal para aplicaciones de semiconductores de alta precisión.

Características y beneficios
  • Cavidades de alta precisiónpara IC de tono fino (≤ 0,5 mm)
  • Seguridad ESDcon una resistencia superficial de 1E4·1E11 Ω
  • Compatible consistemas de manipulación automática
  • En todobolsillos personalizables
  • Material duradero paraciclo de vida largo
Especificaciones
Marca del producto Envases para el trasero
Modelo HN24239
El material El ABS
Tipo de paquete JEDEC
El color Negro
Resistencia 1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno 322.6 × 135,9 × 7,62 mm
Tamaño de la cavidad de una anchura superior a 15 mm
Matriz QTY 6x11 = 66 PCS
Página de guerra El máximo 0,76 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Las bandejas JEDEC se utilizan ampliamente paraProtección del IC durante la fabricación y el transporte, especialmente para los dispositivos sensibles a la ESD
  • Embalaje de circuitos integrados de tono fino (QFN, BGA, CSP)
  • Sistemas automatizados de recogida y colocación
  • Inspección y ensayo de semiconductores
  • Logística y almacenamiento de IC
Embalaje y envío/ Servicios
Nuestras bandejas JEDEC de alta precisión están empaquetadas en materiales antiestáticos duraderos, seguros para el ESD con diseño de apilamiento de bloqueo seguro y inserciones de amortiguación absorbentes de golpes,garantizar la máxima protección contra daños físicos, descargas electrostáticas y contaminación durante el transporte y el almacenamiento.

Todos los envíos son completamente rastreados y manejados por transportistas logísticos globales de confianza, asegurando una entrega confiable y puntual en todo el mundo a sus instalaciones.Proporcionamos opciones de envío flexibles para satisfacer sus necesidades urgentes de producción, incluido el envío acelerado de pedidos urgentes y la documentación completa de envío para agilizar el despacho de aduanas de pedidos internacionales.
