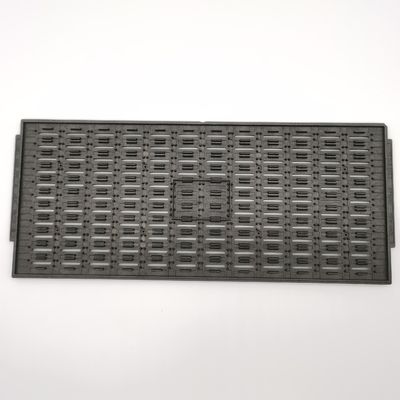

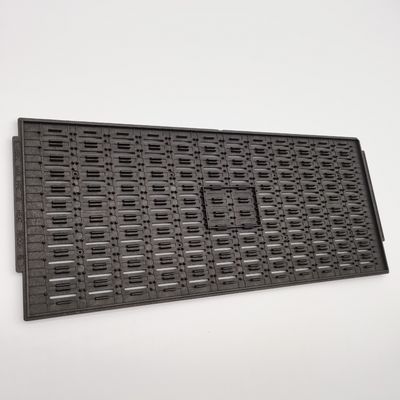

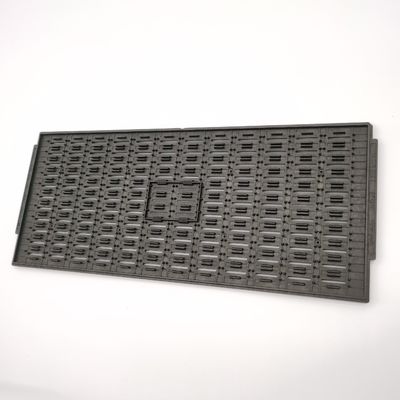

Embalaje de circuito integrado de bandeja JEDEC estándar de alta temperatura

Nombre De La Marca:	Hiner-pack
Número De Modelo:	HN1809
Cuota De Producción:	1000 piezas
Precio:	$1.35~$2.38(Prices are determined according to different incoterms and quantities）
Condiciones De Pago:	T/T
Capacidad De Suministro:	La capacidad es entre el día 2500PCS~3000PCS/per

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Hecho en China

Certificación:

ISO 9001 ROHS SGS

El material:

EIP

El color:

Negro

Temperatura:

150°C

Propiedad:

DSE

Resistencia de la superficie:

1.0x10E4~1.0x10E11Ω

La superficie es plana:

menos de 0.76m m

Clase limpia:

Limpieza general y ultrasónica

Incoterms:

EXW, MANDO, CIF, DDU, DDP

Detalles de empaquetado:

80~100pcs/per el cartón, peso sobre el cartón 12~16kg/per, tamaño del cartón es 35*30*30m m

Capacidad de la fuente:

La capacidad es entre el día 2500PCS~3000PCS/per

Resaltar:

Bandeja conductora de Jedec

Bandeja conductora del ESD

Bandeja de componentes del ODM esd

Descripción del producto

Embalaje de circuito integrado de bandeja JEDEC estándar de alta temperatura

Descubra las bandejas JEDEC que ofrecen el ajuste perfecto, ya sea que esté empaquetando circuitos integrados estándar o módulos patentados.

La bandeja tiene un ancho de 45 grados para proporcionar un indicador visual de la orientación del pin 1 del IC y evitar la pila de errores, reducir la posibilidad de que los trabajadores cometan errores,y maximizar la protección del chip.

Proporcionando una variedad de soluciones de diseño de IC de embalaje basadas en su chip, la bandeja 100% personalizada no solo es adecuada para almacenar ICs, sino que también protege mejor el almacenamiento del chip.Hemos diseñado un montón de formas de embalaje, que también incluyen BGA común, FBGA, LGAQFN, QFP, PGA, TQFP, LQFP, SoC y SiP, etc. Podemos proporcionar un servicio personalizado para todos los métodos de embalaje de la bandeja de chips.

Ventajas:

1Exportamos desde hace más de 12 años.
2Tener un ingeniero profesional y una gestión eficiente
3El tiempo de entrega es corto, normalmente en stock.
4Se permite una pequeña cantidad.
5Los mejores y profesionales servicios de venta, respuesta 24 horas.
6Nuestros productos se han exportado a los EE.UU., Alemania, Reino Unido, Europa, Corea, Japón, etc.
7La fábrica tiene un certificado ISO. El producto cumple con la norma RoHS.

Aplicación:

Componentes electrónicos, sistemas embebidos de semiconductores, tecnología de visualización,Sistemas micro y nano Sensores, tecnología de ensayo y medición,Equipo y sistemas electromecánicos, fuente de alimentación.

Parámetros técnicos:

Marca del producto	Envases para el trasero	Tamaño de línea de contorno	322.6135.97.62 mm
Modelo	HN1809	Tamaño de la cavidad	19.06.02.2 mm
Tipo de paquete	IC	Matriz QTY	11*12=132PCS
El material	EIP	La superficie es plana	El máximo 0,76 mm
El color	Negro	Servicio	Aceptar OEM, ODM
Resistencia	1.0x10e4-1.0x10e11Ω	Certificado	RoHS

Referencia a la resistencia a la temperatura de los diferentes materiales:

El material	Temperatura de horneado	Resistencia de la superficie
EIP	Hornear a 125°C hasta 150°C	1.010E4Ω~1.010E11Ω
MPPO+Fibra de carbono	Hornear a 125°C hasta 150°C	1.010E4Ω~1.010E11Ω
MPPO+polvo de carbono	Hornear a 125°C hasta 150°C	1.010E4Ω~1.010E11Ω
MPPO+Fibra de vidrio	Hornear a 125°C hasta 150°C	1.010E4Ω~1.010E11Ω
Fibra de carbono y PEI	Máximo 180°C	1.010E4Ω~1.010E11Ω
Color IDP	85 °C	1.010E6Ω~1.010E10Ω
Color, temperatura y otros requisitos especiales pueden ser personalizados

Embalaje de circuito integrado de bandeja JEDEC estándar de alta temperatura 0

Preguntas frecuentes

P1: ¿Es usted un fabricante?
A: Sí, en elSomos un fabricante 100% especializado en envases desde hace más de 12 años con un taller de 1500 metros cuadrados, ubicado en Shenzhen, China.

P2: ¿Qué información debemos proporcionar si queremos una cotización?
R: Dibujo de su IC o componente, cantidad y tamaño normalmente.

P3: ¿Cuánto tiempo podría preparar las muestras?
R: Normalmente, 3 días. Si es personalizado, abre un nuevo molde 25 ~ 30 días alrededor.

P4: ¿Qué hay de la producción por lotes?
R: Normalmente, entre 5 y 8 días.

P5: ¿Inspecta usted los productos terminados?
R: Sí, haremos una inspección de acuerdo con el estándar ISO 9001 y será gobernado por nuestro personal de QC.
