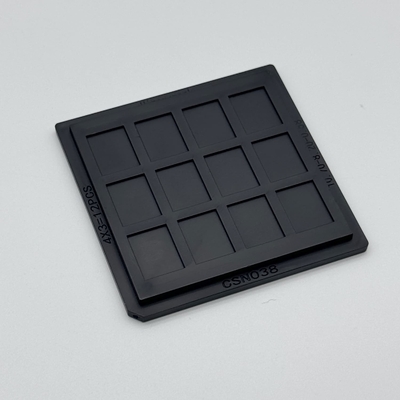

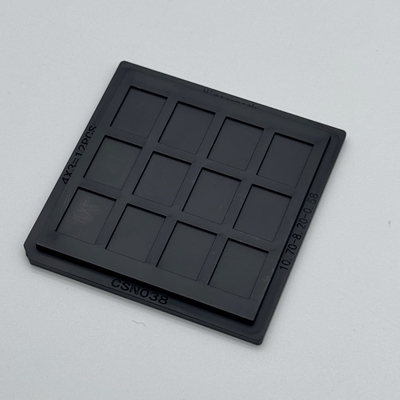

bandeja antistatica resistente al impacto para el almacenamiento compacto de matrices desnudas de semiconductores

bandeja antistatica resistente al impacto para el almacenamiento compacto de matrices desnudas de semiconductores

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24039
Cuota De Producción: 1000 Pcs
Precio: $0.35~$0.85(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 4000PCS~5000PCS/per Day
Información detallada
Certificación:
ISO 9001 ROHS SGS
El tamaño:
2 pulgadas y 4 pulgadas
No se puede optar:
Capa/capa y clip/clampada
Aplicable en apilamiento:
- Sí, es cierto.
Durabilidad:
Fuerte y resistente a los golpes
Aplicación:
Transporte, almacenaje y embalaje de matrices
Propiedad:
ESD o no ESD
LOGOTIPO adaptable:
Disponible
Packaging Details:
It Depends On The QTY Of Order And Size Of Product
Supply Ability:
4000PCS~5000PCS/per Day
Resaltar:

En el caso de las máquinas de moldeado

,

se utilizará una bandeja antiestática para el moldeado desnudo

,

Envases de pintura de madera

Descripción del producto

bandeja antiestática para el almacenamiento compacto de matrices desnudas de semiconductores

Esta bandeja de fichas de paquetes de gofres meticulosamente elaborada presenta un alto nivel de precisión y está estructurada de acuerdo con las dimensiones estándar ampliamente aceptadas de 2x2 pulgadas.Está diseñado específicamente para albergar y mover de forma segura los matrices de semiconductores delicados y los paquetes a escala de chip (CSP) sin riesgo de dañoCada bandeja individual está hecha con una red consistente de bolsillos personalizados para albergar elementos 2.5D con irregularidades superficiales mínimas.

Construida de plástico conductor eléctrico, esta bandeja ofrece una protección crucial contra descargas electrostáticas mientras que también conserva la rigidez necesaria y la estabilidad dimensional.Su adaptabilidad para la integración en procesos de fabricación automatizados hace que sea un elemento vital en el ámbito de los envases microelectrónicos, procedimientos de ensayo y examen.

Características:

1. huella compacta de 2x2 pulgadas adecuado para los formatos de muescas pequeñas y CSP;

2. El polímero conductor moldeado con precisión garantiza la protección ESD y la estabilidad de las piezas;

3. Formas y profundidades de bolsillo personalizables para acomodar geometrías irregulares;

4. Compatible con los sistemas de clip estándar, diseño apilable con opciones de cubierta de bandeja superior;

5La construcción duradera resiste la deformación y mantiene la alineación bajo tensión de manejo.

6Las versiones resistentes al calor están disponibles para pruebas térmicas o ambientes de horneado.

Parámetros técnicos:

HN24039 Datos técnicos Ref.
Información de base El material El color Matriz QTY Tamaño del bolsillo
El ABS Negro 4*3 = 12 PCS 10.70*8.20*0.58 mm
Tamaño Duración * Ancho * Altura (según las necesidades del cliente)
Características Durable; Reutilizable; Eco-amigable; biodegradable
Muestra A. Las muestras gratuitas: elegir entre los productos existentes.
- ¿ Qué?  Muestras personalizadas según su diseño / demanda
Accesorios Capa/Capa, clip/clampada, papel Tyvek
Formato de trabajo PDF, 2D y 3D

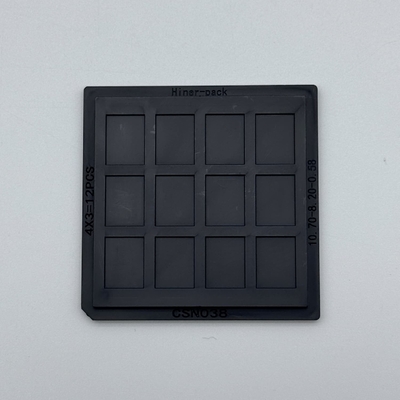

bandeja antistatica resistente al impacto para el almacenamiento compacto de matrices desnudas de semiconductores 0

Aplicaciones:

Optimizada para el uso de matrices desnudas, paquetes a escala de chip y pequeños elementos fotónicos u ópticos, esta bandeja de gofres está específicamente diseñada para procesos de back-end.Estos procesos suelen incluir la inspecciónLa bandeja está diseñada para facilitar las operaciones de carga de bandejas, donde la alineación precisa y la repetibilidad juegan un papel crucial.Es muy adecuado para entornos como laboratorios de I + D., líneas de ingeniería y instalaciones de producción piloto que se están moviendo hacia la automatización.

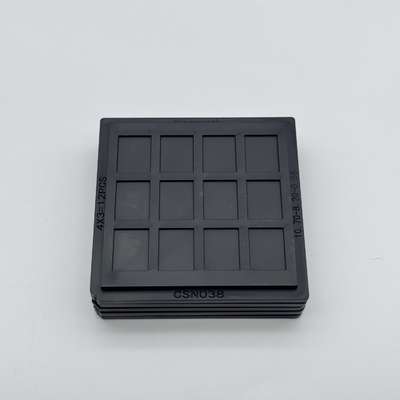

bandeja antistatica resistente al impacto para el almacenamiento compacto de matrices desnudas de semiconductores 1
