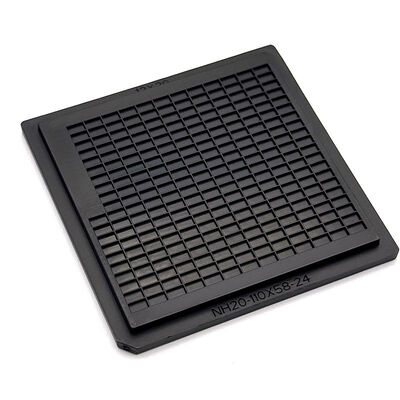

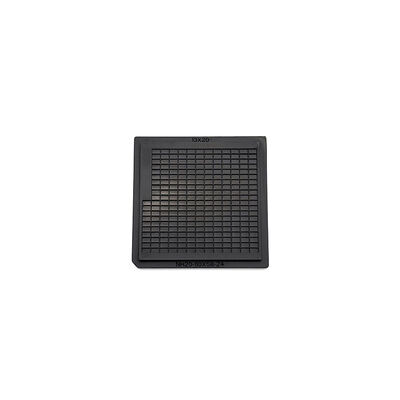

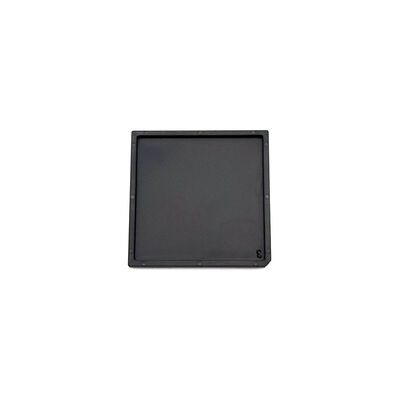

2 pulgadas Waffle Pack bandejas de chips para la alineación precisa de componentes microelectrónicos

2 pulgadas Waffle Pack bandejas de chips para la alineación precisa de componentes microelectrónicos

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24109
Cuota De Producción: 500
Precio: TBC
Condiciones De Pago: 100% Prepayment
Capacidad De Suministro: 2000PCS/Day
Información detallada
Lugar de origen:
SHENZHEN CHINA
Certificación:
ISO 9001 SGS ROHS
Resistencia a la superficie:
1.0x10E4~1.0x10E11Ω
Color:
Negro
Material:
ABS
Uso:
Almacenamiento y transporte de IC/Chip
Método de moldeo:
Moldeo por inyección
Incoterms:
EXW, FOB, CIF, DDU, DDP
Deformación:
Máximo 0,2 mm
Reutilizable:
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Descripción del producto
2 pulgadas Waffle Pack bandejas de chips para la alineación precisa de componentes microelectrónicos
La serie High Precision Waffle Pack Chip Tray es la piedra angular de la gestión confiable de componentes microelectrónicos,diseñados específicamente para aplicaciones en las que la precisión dimensional no sea negociableMientras que muchos portadores genéricos sufren de deformación microscópica, nuestras bandejas de formato de 2 pulgadas están diseñadas para mantener un grado plano absoluto durante todo su ciclo de vida operativo.
El secreto de esta estabilidad radica en nuestro avanzado flujo de trabajo de fabricación, que comienza con un análisis completo de Moldflow.Simulando el proceso de moldeo por inyección antes de que la primera herramienta sea cortada, nuestros ingenieros pueden predecir con precisión y mitigar posibles puntos de contracción o tensión.Este enfoque basado en datos garantiza que la matriz de bolsillo uniforme se mantenga perfectamente alineada con las dimensiones externas de la bandeja, creando una interfaz predecible tanto para los sistemas de inspección manual como para los sistemas de manipulación automatizada.
con una capacidad de carga de más de 1 kPa,estos paquetes de gofres proporcionan la protección esencial contra descargas electrostáticas (ESD) requerida para los paquetes sensibles de matriz desnuda y de escala de chip (CSP)El diseño de la bandeja presenta un patrón regular de costillas separadoras que definen cada bolsillo, asegurando que incluso los componentes 2.5D más frágiles estén acunados en un entorno seguro y libre de movimiento.Para flujos de trabajo estándar, estas bandejas ofrecen una solución rentable y de alta precisión que se adhiere a los estándares no oficiales de la industria para microelectrónica de pequeño formato.
Características y beneficios
  • Optimización avanzada del flujo de molde

  • Tolerancia de dimensiones superior

  • Protección permanente de la DSE

  • Selección del material para su estabilidad

  • Impresión de pie de 2 × 2 pulgadas estándar de la industria

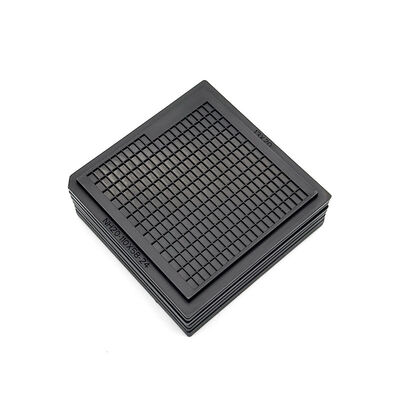

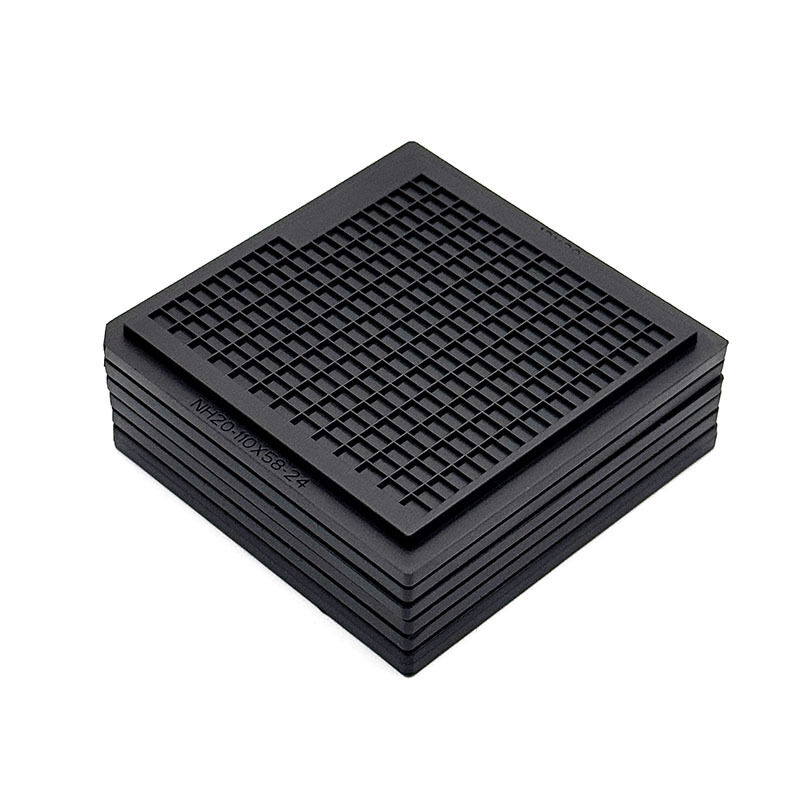

  • Seguridad acumulable

Especificaciones
Marca del producto Envases para el trasero
Modelo HN24109 y sus derivados
El material El ABS
Tipo de bandeja Un paquete de waffles de 2 pulgadas
El color Negro
Resistencia 1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno 50.7x50.7x4 mm
Tamaño de la cavidad 2.93el número1.60el número0.61En el caso de los
Matriz QTY El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Página de guerra Max. 0,2 mm
Servicio Aceptar OEM, ODM
Certificaciones Se aplican las normas RoHS, ISO
Aplicaciones
Estos portadores de alta precisión están optimizados para procesos de semiconductores de back-end donde la alineación es una preocupación principal.donde la planitud de la bandeja impide que la máquina "falte"La inspección manual y automatizada, que proporciona un plano focal estable para el equipo óptico, y el kit para el ensamblaje de prototipos, donde se deben organizar y proteger pequeñas cantidades de diversos materiales.Debido a su tamaño estable y protección confiable, también se adoptan ampliamente en la microelectrónica aeroespacial y de defensa, donde la trazabilidad de los componentes y la seguridad física son primordiales.Ya sea manipulado manualmente en un laboratorio de I+D o alimentado en una línea de montaje automatizada, estos paquetes de gofres aseguran que sus componentes permanezcan exactamente donde pertenecen.
Personalización
Proporcionamos capacidades de personalización profundas para adaptar nuestras bandejas a sus limitaciones de proceso específicas.incluida la adición de paredes cónicas o cortes de relieve de esquina especializados para acomodar características específicas de los componentes, como bolas de soldadura o almohadillas sensiblesSi bien las bandejas estándar son para uso ambiental, podemos discutir las actualizaciones de materiales basadas en sus necesidades ambientales, eligiendo entre varias resinas conductoras o colores especializados para el seguimiento de lotes.La personalización también se extiende a la inclusión de marcas de referencia o fideicomisos moldeados directamente en el marco de la bandeja para mejorar la velocidad y la confiabilidad de las herramientas de alineación automatizada.
Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra diseño, I + D, fabricación, ventas de envases de IC y pruebas,así como el proceso de fabricación de obleas semiconductoras en manipulación automatizada, transporte y transporte para proporcionar a los clientes servicios llave en mano.

Por qué elegirnos:

  • Fabricante directo de bandejas JEDEC e IC
  • Proyectos compatibles con JEDEC y con la automatización
  • Se admite la personalización de OEM y ODM
  • Calidad constante y suministro estable
  • Confianza de los clientes mundiales de semiconductores
