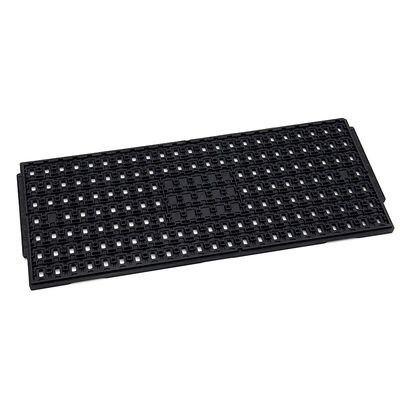

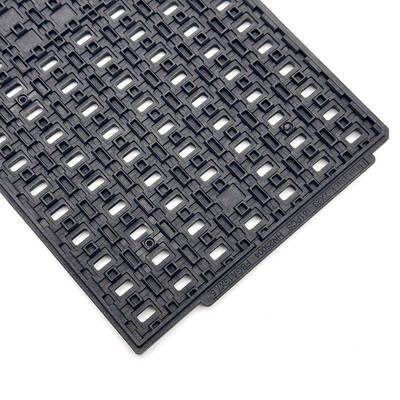

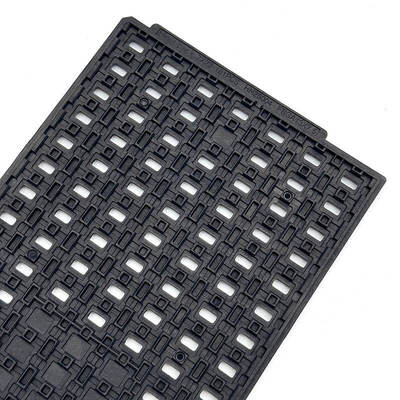

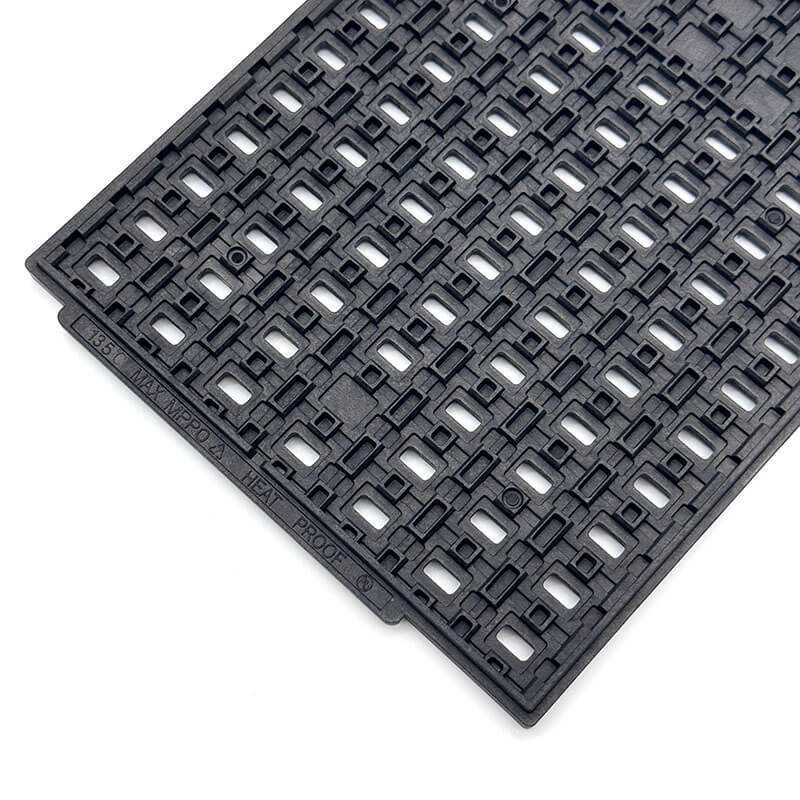

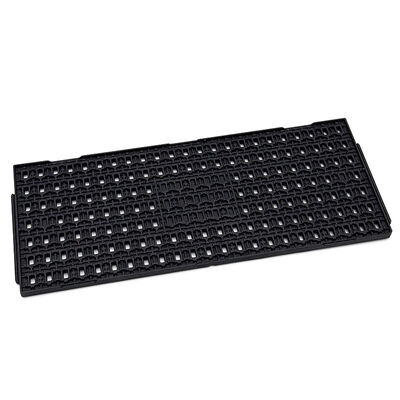

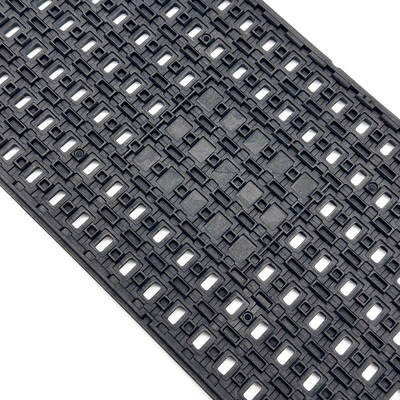

Envases duraderos de IC JEDEC para embalajes de obleas semiconductoras libres de polvo

Envases duraderos de IC JEDEC para embalajes de obleas semiconductoras libres de polvo

Nombre De La Marca: Hiner-pack
Número De Modelo: HN25004
Cuota De Producción: 500
Precio: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de la cavidad:
13×7,5×7,62 milímetros
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Sí
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Llanura:
Menos de 0,76 mm
Capacidad:
7x23=161 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Las placas de IC JEDEC para obleas de semiconductores

,

bandejas IC libres de polvo para envases

,

bandejas de obleas JEDEC duraderas

Descripción del producto
Envases duraderos de IC JEDEC para embalajes de obleas semiconductoras libres de polvo
Proporcionar una protección estable para las obleas delicadas durante todo el proceso de envasado.Construido con una estructura sólida para soportar un uso industrial a largo plazo¿Busca soluciones de bandejas confiables para la producción de semiconductores?

Adaptarse a entornos de fabricación de alto nivel y líneas de producción automatizadas.Adaptarse a varios procedimientos de envasado de semiconductores sin problemas.

Apoyar el almacenamiento y transporte seguros de obleas.Proporcionar soluciones a medida para diversos requisitos de envasado de semiconductores.
Características y beneficios
  • Estructura fuerte y duradera
  • Protección estable de las obleas
  • Procesos de envasado de obleas
  • Cumplir con las normas JEDEC
  • Personalización flexible
Especificaciones
Marca del producto Envases para el trasero
Modelo HN25004
El material OPAM
Tipo de paquete JEDEC
El color Negro
Resistencia 1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno 322.6 × 135,9 × 7,62 mm
Tamaño de la cavidad 13×7.5¿Qué es eso?62En el caso de los
Matriz QTY 7x23 = 161 PCS
Página de guerra El máximo 0,76 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Ampliamente utilizado en el embalaje de obleas de semiconductores, pruebas de chips, clasificación de matrices y fabricación de dispositivos.Compare perfectamente con varios procesos de embalaje a nivel de obleas y asegure un rendimiento estable en entornos de producción estrictos.

También se aplica al almacenamiento de obleas, la logística de las fábricas, la rotación de la producción y la entrega de muestras.Apoyar el funcionamiento seguro y eficiente de toda la cadena de producción y suministro de semiconductores.
Servicios personalizados
Proporcionar servicios profesionales personalizados para bandejas JEDEC IC de acuerdo con las necesidades del cliente.Crear estructuras de bandejas exclusivas para diferentes obleas y procesos de envasadoOfrecer soluciones personalizadas de una sola ventana para mejorar la eficiencia de la producción y cumplir con los requisitos especiales de aplicación en la fabricación de semiconductores.
Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra diseño, I + D, fabricación, ventas de envases de IC y pruebas,así como el proceso de fabricación de obleas semiconductoras en manipulación automatizada, transporte y transporte para proporcionar a los clientes servicios llave en mano.

Por qué elegirnos:

  • Una amplia experiencia en JEDEC / IC / bandejas para paquetes de gofres
  • Capacidad interna de diseño de moldes
  • Desarrollo rápido de prototipos
  • Proceso de control de calidad estricto
  • Suministro estable para los clientes mundiales de semiconductores
