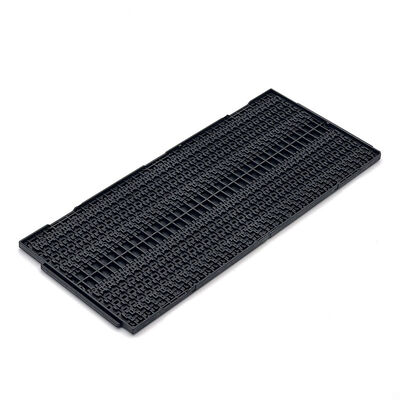

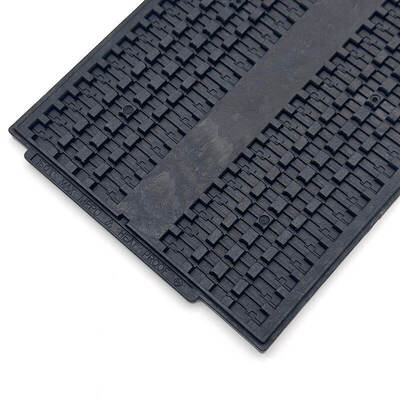

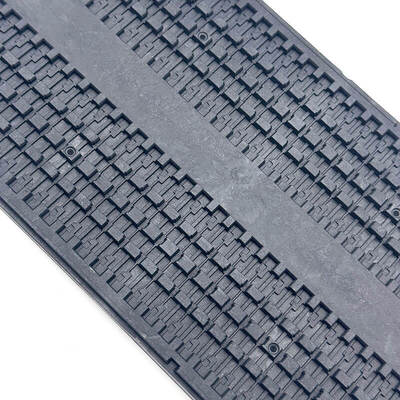

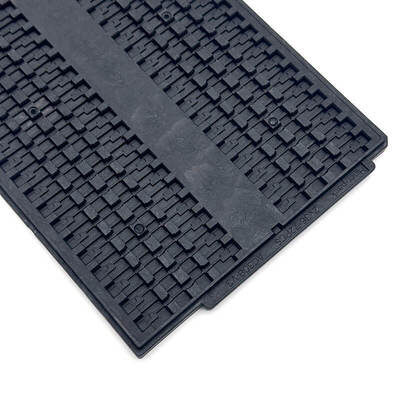

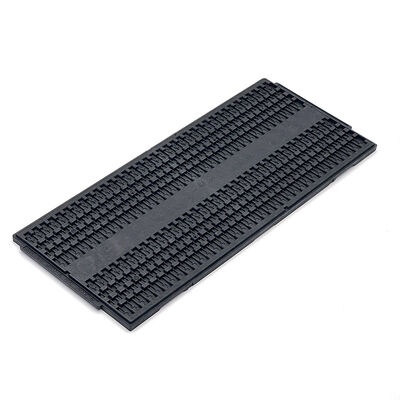

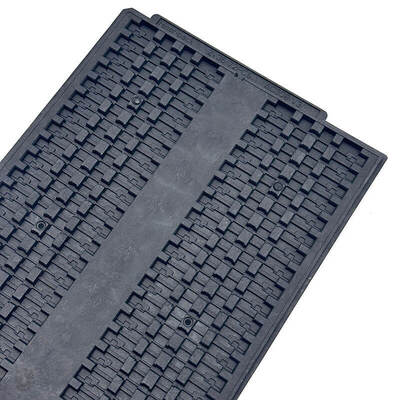

Envases de IC MPPO JEDEC resistentes al calor con dimensiones de cavidad personalizables para envases de semiconductores

Envases de IC MPPO JEDEC resistentes al calor con dimensiones de cavidad personalizables para envases de semiconductores

Nombre De La Marca: Hiner-pack
Número De Modelo: HN25023
Cuota De Producción: 500 piezas
Precio: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de la cavidad:
322,6×135,9×8,12 milímetros
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Llanura:
Menos de 0,76 mm
Capacidad:
2X36=72PCS
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Las placas de IC JEDEC para semiconductores

,

bandejas JEDEC IC a prueba de polvo

,

Envases de embalaje de semiconductores duraderos

Descripción del producto
Las duraderas bandejas JEDEC IC protegen los semiconductores y reducen el polvo en los embalajes
Ofrezca una integridad estructural sólida para evitar desplazamientos, rayones y contaminación del CI. Construido con material MPPO resistente al calor para soportar hasta 150 °C para un rendimiento industrial estable. Cumpla con los estándares JEDEC para una confiabilidad constante. ¿Busca bandejas duraderas para una manipulación segura de circuitos integrados?

Integre perfectamente con líneas de embalaje automatizadas y flujos de trabajo de logística. Actúe de manera constante en los procedimientos de carga, transferencia y procesamiento a alta temperatura. Adáptese sin problemas a diversos escenarios de embalaje y envío de semiconductores.

Admite tamaños de cavidad y diseños de cuadrícula totalmente personalizados para que coincidan con dimensiones de CI específicas. Priorizar la compatibilidad con la producción limpia. Ofrezca soluciones personalizadas que optimicen la eficiencia del embalaje y protejan los circuitos integrados durante el tránsito.
Características/beneficios clave
  • Ofrezca una construcción duradera.
  • Reducir la contaminación por polvo.
  • Apoye la producción de lotes pequeños en el primer lote.
  • Más de 12 años de experiencia exportadora.
  • Con ingenieros profesionales y gestión eficiente.
Presupuesto
Marca Paquete Hiner
Modelo HN25023
Material MPPO
Tipo de paquete JEDEC
Color Negro
Resistencia 1,0×10⁴ - 1,0×10¹¹ Ω
Tamaño de línea de contorno 322,6×135,9×8,12 milímetros
Tamaño de la cavidad 48,51×4,04×0,84milímetros
Cantidad de matriz 2X36=72 UNIDADES
Deformación MÁXIMO 0,76 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Brinda servicios de empaque de circuitos integrados de semiconductores, ensamblaje a alta temperatura, procesamiento en salas blancas y operaciones de almacenamiento de componentes. Compatible con sistemas de manipulación automatizados, salas blancas Clase 100/1000 y líneas de fabricación de alta precisión.

También se utiliza en transferencias de circuitos integrados entre fábricas, envíos logísticos al extranjero y almacenamiento de componentes terminados. Atiende a fabricantes de circuitos integrados, empresas de embalaje y proveedores de logística de componentes electrónicos.
Embalaje y envío/servicios
Proporcionar soluciones personalizadas para embalaje y transporte de circuitos integrados. Ajuste el tamaño, el paso y el diseño de la cavidad para adaptarse a diversas dimensiones de CI para una carga y transporte seguros. Aproveche el material MPPO resistente al calor para soportar procesos a 150 °C. Garantice un rendimiento estable durante el envío a larga distancia y las operaciones de embalaje automatizadas.
Sobre nosotros:
Hiner-pack® se fundó en 2013. Es una empresa de alta tecnología que integra diseño, investigación y desarrollo, fabricación, ventas de empaques y pruebas de circuitos integrados, así como el proceso de fabricación de obleas semiconductoras en manipulación, transporte y transporte automatizados para brindar a los clientes servicios llave en mano.

Por qué elegirnos:

  • Rica experiencia enJEDEC / IC / bandejas para gofres
  • Capacidad interna de diseño de moldes
  • Desarrollo rápido de prototipos
  • Estricto proceso de control de calidad
  • Suministro estable para clientes globales de semiconductores
