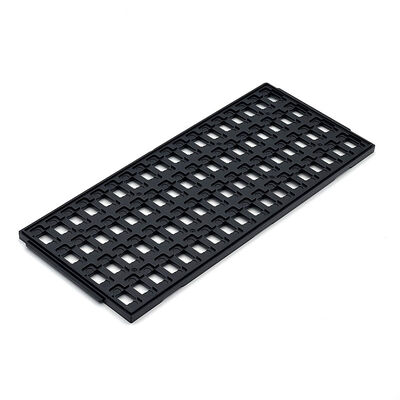

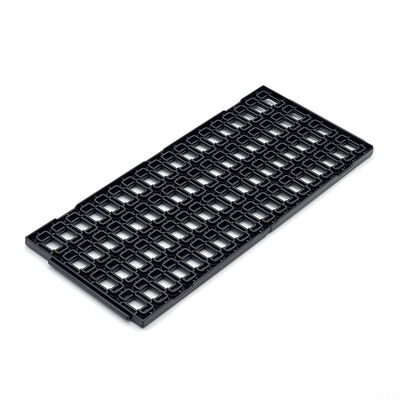

Materiales duraderos para PC JEDEC IC Trays con tamaño de cavidad de 322.6×135.9×9.5 mm y diseño reutilizable para protección de semiconductores

Materiales duraderos para PC JEDEC IC Trays con tamaño de cavidad de 322.6×135.9×9.5 mm y diseño reutilizable para protección de semiconductores

Nombre De La Marca: Hiner-pack
Número De Modelo: HN25025
Cuota De Producción: 500 piezas
Precio: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de la cavidad:
322,6×135,9×9,5 milímetros
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Llanura:
Menos de 0,76 mm
Capacidad:
4X18=72 UNIDADES
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Envases de IC JEDEC para producción limpia

,

bandejas duraderas para componentes de circuitos integrados JEDEC

,

Las bandejas de IC JEDEC con protección

Descripción del producto
Bandejas JEDEC IC duraderas para una producción limpia y protección de componentes
Proteja los delicados componentes de CI contra impactos, polvo y desalineaciones durante la producción. Construido con material de PC duradero para una resistencia estructural constante. Cumpla con los estándares JEDEC para un rendimiento industrial confiable. ¿Busca bandejas confiables para mantener los componentes intactos?

Trabaje sin problemas con líneas de montaje automatizadas y operaciones de sala limpia. Realice de manera consistente los pasos de carga, transferencia y empaque de componentes. Adáptese con flexibilidad a diversos flujos de trabajo de prueba y fabricación de semiconductores.

Permita una personalización completa de las formas de las cavidades y la disposición de las rejillas para que coincidan con los tamaños de componentes específicos. Alinearse con los requisitos de producción limpia. Ofrezca soluciones personalizadas que satisfagan demandas únicas de fabricación y control de calidad.
Características/beneficios clave
  • Integridad estructural robusta
  • Prevención eficaz del polvo
  • Plazo de entrega corto y buena calidad.
  • Ventas profesionales dentro de las 24 horas de respuesta eficiente.
  • La fábrica cuenta con la certificación ISO y los productos cumplen con el estándar RoHS.
Presupuesto
Marca Paquete Hiner
Modelo HN25025
Material ordenador personal
Tipo de paquete JEDEC
Color Negro
Resistencia 1,0×10⁴ - 1,0×10¹¹ Ω
Tamaño de línea de contorno 322,6×135,9×9,5 milímetros

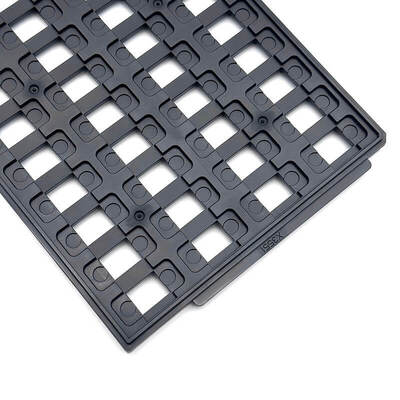

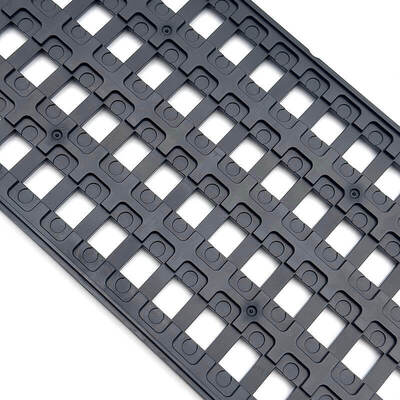

Tamaño de la cavidad 11,31×27,68×1.8milímetros
Cantidad de matriz 4X18=72 UNIDADES
Deformación MÁXIMO 0,76 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Ideal para ensamblaje de circuitos integrados de semiconductores, pruebas en salas blancas, clasificación de componentes y operaciones de almacenamiento de precisión. Compatible con sistemas de manipulación automatizados, salas blancas Clase 100/1000 y equipos de fabricación de alta precisión.

También se aplica en logística de componentes entre fábricas, laboratorios de pruebas de confiabilidad y almacenamiento de componentes terminados. Prestar servicios a fabricantes de circuitos integrados, instalaciones de embalaje avanzadas y empresas de electrónica centradas en la calidad.
Servicios personalizados
Ofrezca personalización personalizada para bandejas JEDEC IC. Colabore para definir las dimensiones de las cavidades, el espaciado y los detalles estructurales para las necesidades de componentes específicos.

Utilice material de PC duradero para mejorar la estabilidad. Proporcionar validación de prototipos y soporte de diseño personalizado para optimizar la eficiencia de producción y embalaje.
