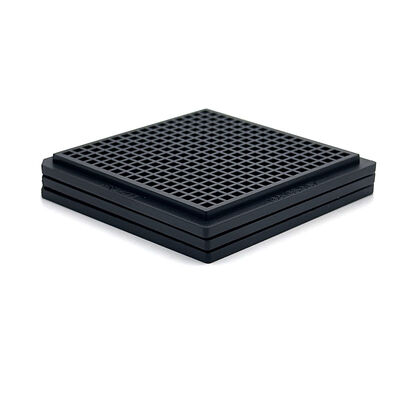

Envasador de Waffle ESD duradero de alta resistencia con diseño de rejilla de precisión para chips IC

Envasador de Waffle ESD duradero de alta resistencia con diseño de rejilla de precisión para chips IC

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24177
Cuota De Producción: 1000
Precio: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,7×50,7×7,4 milímetros
Tamaño de la cavidad:
1,68x1,55x0,67mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Sí
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,21 mm
Capacidad:
16x17=272 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Envases de Waffle de alta temperatura

,

Envases de chips IC duraderos

,

Diseño de cuadrícula de precisión bandeja ESD

Descripción del producto
Bandejas para gofres ESD duraderas y de alta temperatura para chips CI

Ofrece una estructura de rejilla precisa para sujetar firmemente los delicados componentes IC, evitando desplazamientos y daños durante el manejo. Construido con material duradero para un rendimiento constante en entornos industriales. Ofrezca compatibilidad confiable con flujos de trabajo de producción de semiconductores. ¿Busca bandejas de alta densidad para el almacenamiento seguro de componentes?


Integre perfectamente con líneas de embalaje automatizadas y flujos de trabajo de salas blancas. Desempeñarse de manera constante en los procedimientos de carga, transferencia y gestión de inventario de componentes. Adáptese sin problemas a diversos escenarios de fabricación de semiconductores.


Admite espacios de rejilla y dimensiones de cavidades totalmente personalizados para que coincidan con tamaños de componentes específicos. Priorizar la compatibilidad con la producción limpia. Ofrezca soluciones personalizadas que optimicen la eficiencia del embalaje y protejan los circuitos integrados durante el tránsito.

Características/beneficios clave
  • Construcción duradera
  • Diseño de rejilla de precisión
  • Adecuado para circuitos integrados delicados de paso fino
  • Protege eficientemente los delicados componentes IC de paso fino
  • Admite tamaños de cavidad y diseños de disposición totalmente personalizados
  • La fábrica cuenta con la certificación ISO y los productos cumplen con el estándar RoHS.
Presupuesto
Marca Paquete Hiner
Modelo HN24177
Color Negro
Resistencia 1,0×10⁴ - 1,0×10¹¹ Ω
Tamaño de línea de contorno 50,7×50,7×7,4 milímetros
Tamaño de la cavidad 1,68x1,55x0,67mm
Cantidad de matriz 16x17=272 UDS.
Deformación MÁXIMO 0,21 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Brinda servicios de empaque de circuitos integrados de semiconductores, ensamblaje de salas blancas, clasificación de componentes y operaciones de almacenamiento de alta densidad. Compatible con sistemas de manipulación automatizados, salas blancas Clase 100/1000 y líneas de fabricación de alta precisión.


También se utiliza en transferencia de componentes entre fábricas, envío logístico al extranjero y almacenamiento de componentes terminados. Atiende a fabricantes de circuitos integrados, empresas de embalaje y proveedores de logística de componentes electrónicos.

Servicios personalizados
Proporcione soluciones totalmente personalizadas para bandejas de gofres IC de rejilla. Ajuste el espaciado de la cuadrícula, el tamaño de la cavidad y el diseño para adaptarse a diversas dimensiones de los componentes.

Aproveche el material duradero para una mayor estabilidad. Ofrezca pruebas de prototipos y soporte de diseño personalizado para satisfacer necesidades únicas de producción y embalaje.
Sobre nosotros:
Hiner-pack® se fundó en 2013. Es una empresa de alta tecnología que integra diseño, investigación y desarrollo, fabricación, ventas de empaques y pruebas de circuitos integrados, así como el proceso de fabricación de obleas semiconductoras en manipulación, transporte y transporte automatizados para brindar a los clientes servicios llave en mano.

Por qué elegirnos:

  • Rica experiencia enJEDEC / IC / Bandejas para gofres
  • Capacidad interna de diseño de moldes
  • Desarrollo rápido de prototipos
  • Estricto proceso de control de calidad
  • Suministro estable para clientes globales de semiconductores
