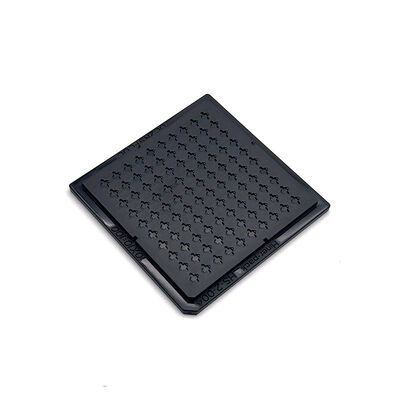

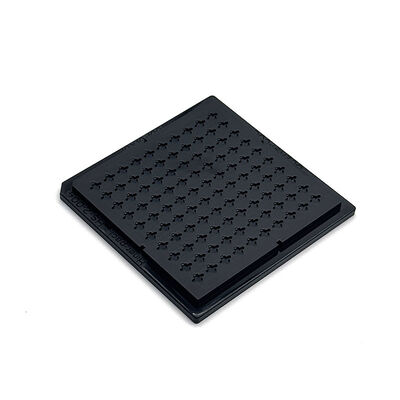

bandeja de chip de IC reutilizable con ESD-Seguro con cavidad de precisión para el almacenamiento seguro de semiconductores

bandeja de chip de IC reutilizable con ESD-Seguro con cavidad de precisión para el almacenamiento seguro de semiconductores

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24187
Cuota De Producción: 1000
Precio: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,8×50,8×4mm
Tamaño de la cavidad:
1,57x0,98x0,41mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Sí
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,21 mm
Capacidad:
10x10=100 UNIDADES
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

En el caso de los dispositivos de circuito integrado de seguridad ESD:

,

Envases de Waffle con cavidad de precisión

,

Bandeja Reutilizable para Semiconductores

Descripción del producto
Bandejas seguras para chips IC a prueba de ESD para almacenamiento de semiconductores

Ofrece una estructura de cavidad de precisión para sujetar firmemente los delicados chips IC, evitando cambios y daños electrostáticos durante la manipulación. Construido con material duradero para un rendimiento constante en entornos industriales. Proporciona protección ESD confiable para componentes semiconductores sensibles. ¿Busca bandejas seguras para almacenar chips de forma segura?


Integre perfectamente con líneas de embalaje automatizadas y flujos de trabajo de salas blancas. Desempeñarse de manera constante en los procedimientos de carga, transferencia y gestión de inventario de chips. Adáptese sin problemas a diversos escenarios de fabricación de semiconductores.


Admite un diseño y un tamaño de cavidad totalmente personalizados para que coincidan con las dimensiones específicas del chip. Priorizar la compatibilidad con la producción limpia. Ofrezca soluciones personalizadas que optimicen la eficiencia del embalaje y protejan los chips IC durante el tránsito.

Características/beneficios clave
  • Construcción duradera
  • Diseño de cavidad de precisión
  • Construcción duradera
  • Protege eficientemente los delicados componentes IC de paso fino
  • Diseño seguro contra ESD
  • La fábrica cuenta con la certificación ISO y los productos cumplen con el estándar RoHS.
Presupuesto
Marca Paquete Hiner
Modelo HN24187
Color Negro
Resistencia 1,0×10⁴ - 1,0×10¹¹ Ω
Tamaño de línea de contorno 50,8×50,8×4mm
Tamaño de la cavidad 1,57x0,98x0,41mm
Cantidad de matriz 10x10=100 UNIDADES
Deformación MÁXIMO 0,21 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Admite operaciones de fijación de matrices de semiconductores, pruebas de dispositivos, ensamblaje de salas limpias y kit de componentes de precisión. Combínelo a la perfección con máquinas de recogida y colocación, entornos de sala limpia Clase 100 y líneas de producción controladas por ESD.


También se utiliza para el almacenamiento de inventario de circuitos integrados terminados, el transporte de componentes entre plantas y el envío internacional de dispositivos sensibles a la electrostática. Brindamos servicios a fábricas de semiconductores, OSAT y distribuidores globales de componentes electrónicos.

Servicios personalizados
Proporcione soluciones totalmente personalizadas para bandejas de gofres IC con protección ESD. Modifique las dimensiones, el espaciado y el diseño de las cavidades para adaptarse a diversos tamaños de troqueles y necesidades de embalaje.

Utilice material seguro contra ESD de alto rendimiento para una mayor durabilidad. Ofrezca validación de prototipos y soporte de diseño personalizado para optimizar los flujos de trabajo de producción y envío.
