Envases duraderos de circuito integrado JEDEC para protección de la limpieza de semiconductores

Envases duraderos de circuito integrado JEDEC para protección de la limpieza de semiconductores

Nombre De La Marca: Hiner-pack
Número De Modelo: HN25068
Cuota De Producción: 500
Precio: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de la cavidad:
19,45×22,42 milímetros
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Sí
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Llanura:
Menos de 0,76 mm
Capacidad:
13x5=65 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Descripción del producto

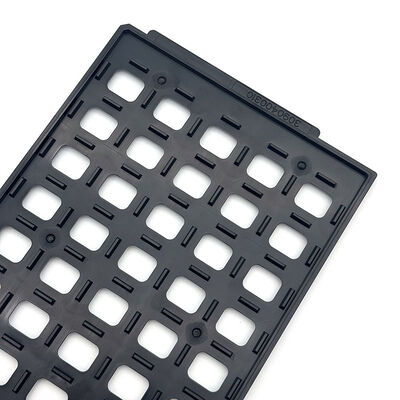

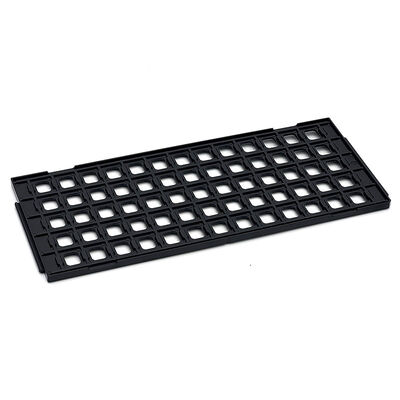

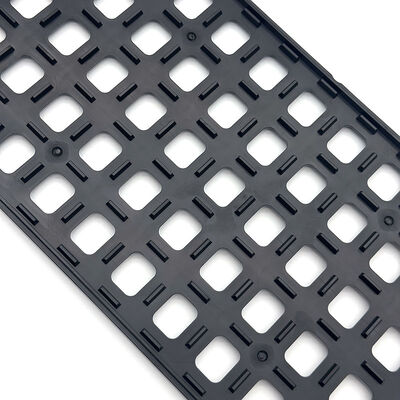

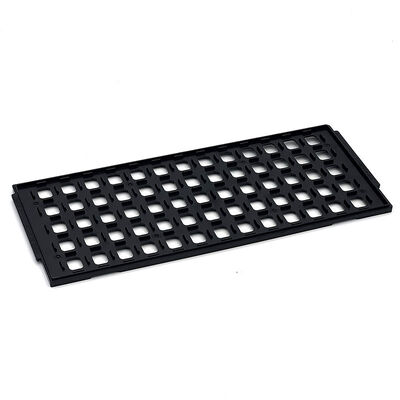

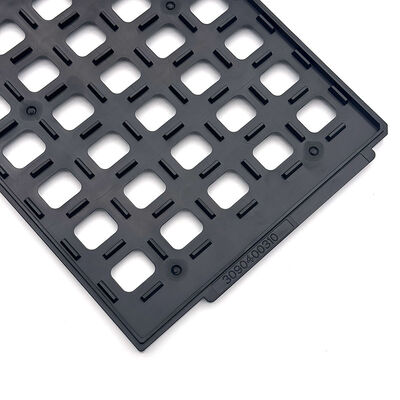

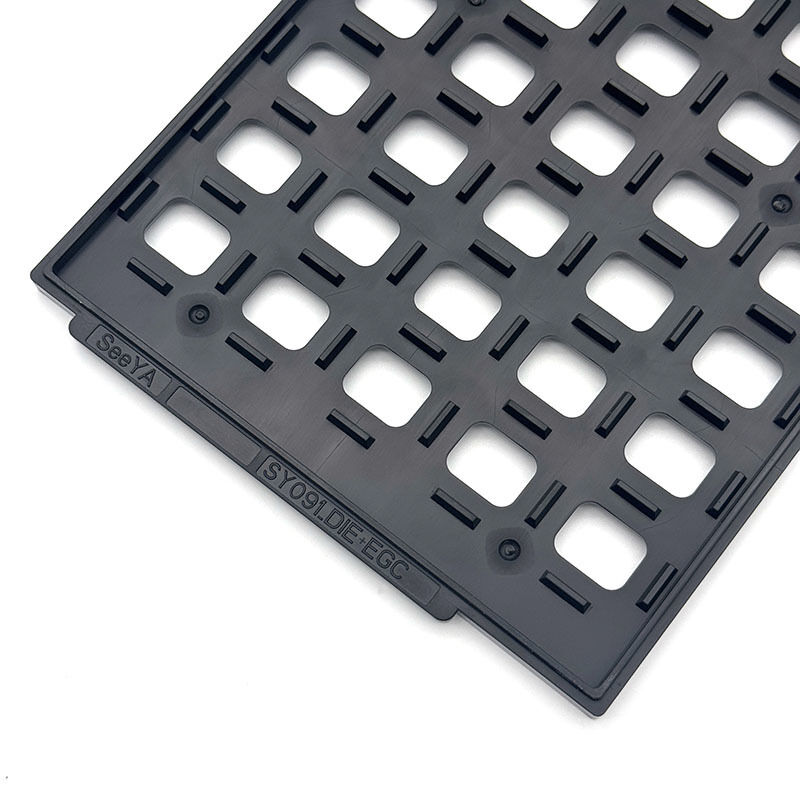

Bandejas JEDEC IC duraderas para protección limpia de semiconductores

Ofrecen estructuras de cavidad de rejilla rígida para fijar firmemente los chips semiconductores en su lugar. Previenen el desplazamiento y la colisión de componentes durante los ciclos de transferencia de prueba y almacenamiento. ¿Busca soluciones fiables de sujeción de componentes para líneas de producción? Soportan operaciones repetidas de alta resistencia para reducir el riesgo de daños en los chips.


Proporcionan un rendimiento antiestático estable para proteger los semiconductores sensibles de daños por estática. Mantienen las superficies de los chips limpias durante todo el flujo de trabajo de manipulación. Soportan un rendimiento constante en condiciones de fabricación de sala limpia de larga duración.


Admiten ajustes completos de tamaño, profundidad y diseño de cavidad personalizados. Se adaptan a diversos requisitos de dimensiones de chips. Se adaptan a equipos automatizados de recogida y colocación y a múltiples escenarios de producción para satisfacer las diversas demandas de fabricación de semiconductores.

Características/Beneficios Clave
  • Materiales conformes a RoHS
  • Protección antiestática ESD fiable
  • Estructura de cavidad de rejilla rígida
  • Retención segura de componentes
  • Cumplimiento de la norma JEDEC
Especificaciones
Marca Hiner-pack
Modelo HN25068
Material PC
Tipo de paquete JEDEC
Color Negro
Resistencia 1.0×10¹⁴ - 1.0×10¹¹ Ω
Tamaño del contorno 322.6×135.9×7.62 mm
Tamaño de la cavidad 19.45×22.42mm
Cantidad de matriz 13x5=65 PCS
Deformación MÁX. 0.76mm
Servicio Acepta OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones

Adecuado para almacenamiento de chips semiconductores, transferencia de producción y pruebas de componentes. Funciona bien con equipos automatizados de recogida y colocación y entornos de sala limpia. Sirve para colocación a corto plazo y custodia de chips a largo plazo.


Se aplica ampliamente a fábricas de semiconductores, talleres de empaquetado de IC y almacenes de componentes. Admite la transferencia en el sitio entre talleres de producción y trabajos de preservación de componentes de alta precisión.

Embalaje y envío/Servicios
Envuelva cada bandeja con película antiestática para una protección ESD completa. Empaque dentro de cartones antiestáticos con acolchado de espuma contra daños por impacto. Admite apilamiento de palets para pedidos a granel. Suministra envío marítimo, aéreo y exprés con seguimiento completo del pedido para una llegada intacta y a tiempo.
Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra Diseño, I+D, Fabricación, Ventas de empaquetado y pruebas de IC, así como procesos de fabricación de obleas semiconductoras en manipulación, transporte y traslado automatizados para ofrecer a los clientes servicios integrales.

Por qué elegirnos:

  • Amplia experiencia en bandejas JEDEC / IC / Waffle Pack
  • Capacidad de diseño de moldes interna
  • Desarrollo rápido de prototipos
  • Proceso de control de calidad estricto
  • Suministro estable para clientes globales de semiconductores
