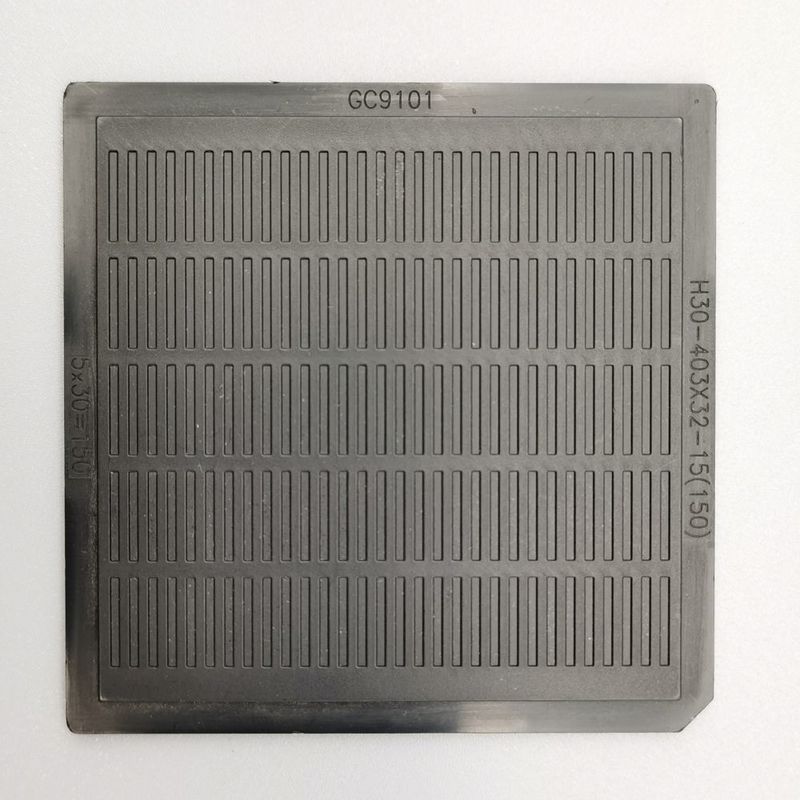

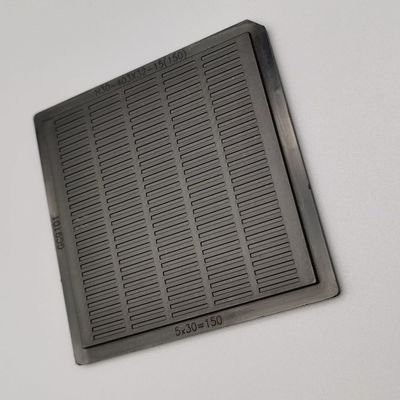

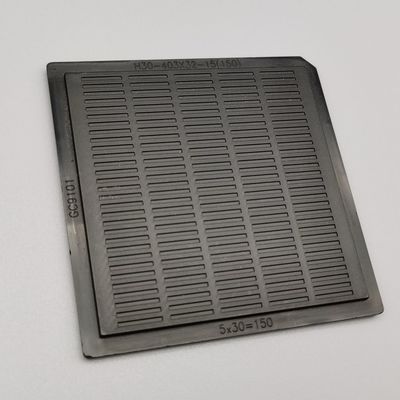

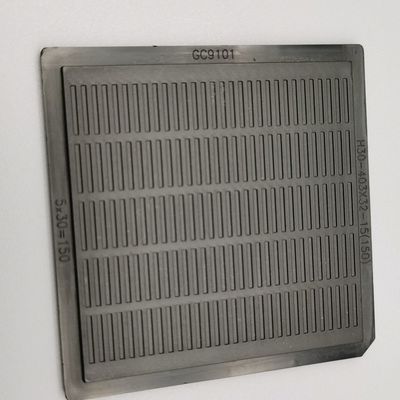

Limpieza sin polvo de alto nivel de empaquetado estática anti de las bandejas de IC

Limpieza sin polvo de alto nivel de empaquetado estática anti de las bandejas de IC

Tray Design And Production Integration antiestático de fabricantes chinos

El paquete de Hiner diseña las bandejas para cualquier tipo de componente, de módulo, de MEMS, o de dispositivo, y no necesita ser en un formato de JEDEC. Trabajando con requisitos de uso, principios de la ingeniería, tecnología de materiales, y mejores prácticas de fabricación, una solución de encargo puede ser el mejor valor para su negocio.

el Hiner-paquete tiene el proceso principal del molde y el equipo del moldeo a presión, los dispositivos de limpieza sin polvo de alto nivel y una variedad de equipo de prueba. Mientras tanto, el Hiner-paquete ha establecido una profundidad de la cooperación con empresas bien conocidas y construyó una base del R&D del material de polímero con las universidades así como las instituciones de investigación bien conocidas nacionales. el Hiner-paquete ha dominado técnica y la fabricación del proceso especial en el semiconductor que empaquetaba el campo de la materia prima. Poseído muchas invenciones y nuevas patentes prácticas. Con años de esfuerzos continuos, el Hiner-paquete tiene un equipo profesional del R&D para mejorar productos de empaquetado del semiconductor, lanza constantemente nuevos productos, y soluciona la demanda de clientes para los productos de alta calidad.

Ventaja

1. Más de 10 años exportan experiencia

2. Con los ingenieros profesionales y la gestión eficiente

3. Plazo de expedición corto y buena calidad

4. Pequeña producción de lote de la ayuda en el primer lote

5. Ventas profesionales en el plazo de 24 horas de contestación eficiente

6. La fábrica tiene certificación del ISO, y los productos cumplen al estándar de RoHS.

7. Nuestros productos se exportan a los Estados Unidos, a la Alemania, al Reino Unido, a la Corea, al Japón, al Israel, a la Malasia, al etc. ganaron la alabanza de muchos clientes, servicio        o el funcionamiento de coste se ha reconocido bien

Uso del producto

Bandejas de empaquetado thermoformed del componente electrónico        Semiconductor    Integrado     Tecnología de reproducción de imágenes del sistema

Sistemas micro y nanos   Sensor                                      Prueba y medida Techology
Equipo y sistemas electromecánicos                        Fuente de alimentación

FAQ

Q1. ¿Hacen sus productos consiguieron cualquier certificado?
Sí, CE para el mercado de la UE, FDA para el mercado de los E.E.U.U.

¿Q2.Can usted hacer el diseño para nosotros?
Sí. Tenemos un equipo profesional que tiene experiencia rica en el diseño y la fabricación. Apenas díganos que sus ideas y nosotros ayudaremos a realizar sus ideas en hecho perfecto. No importa si usted no tiene alguien a los ficheros completos. Envíenos las imágenes de alta resolución, su logotipo y texto y nos dicen cómo usted quisiera arreglarlas. Le enviaremos los ficheros acabados para la confirmación.

Q3. ¿Cuánto tiempo es plazo de expedición?
Para la máquina estándar, sería los días 5-7Working. Para las máquinas no estándar/modificadas para requisitos particulares según los requisitos específicos de los clientes, sería 20~25 días laborables.

Q4. ¿Usted arregla el envío para los productos?

Es depende de nuestros incoterms, si el precio CIF del MANDO o, nosotros arregla el envío para usted, pero el precio de EXW, clientes necesita arreglar el envío solo o sus agentes.

Q5. ¿Cómo sobre los documentos después del envío?
Después del envío, le enviaremos todos los documentos originales de DHL, incluyendo factura comercial, lista de embalaje, B/L y otros certificados de acuerdo con de clientes.
