Empaquetado de Chip Trays For Optical Device del paquete de la galleta de la llanura del SGS 0.2m m

Empaquetado de Chip Trays For Optical Device del paquete de la galleta de la llanura del SGS 0.2m m

Nombre De La Marca: Hiner-pack
Número De Modelo: HN21082
Cuota De Producción: 1000 piezas
Precio: $0.35~$0.85(Prices are determined according to different incoterms and quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: La capacidad es entre el día 4000PCS~5000PCS/per
Información detallada
Lugar de origen:
Hecho en China
Certificación:
ISO 9001 ROHS SGS
Material:
PC
Color:
Negro
Propiedad:
ESD
Diseño:
Estándar
Tamaño:
4 pulgadas
Resistencia superficial:
1.0x10E4~1.0x10E11Ω
Clase limpia:
Limpieza general y ultrasónica
Uso:
Transporte, almacenamiento, embalaje
Detalles de empaquetado:
Depende del QTY del orden y del tamaño del producto
Capacidad de la fuente:
La capacidad es entre el día 4000PCS~5000PCS/per
Resaltar:

Paquete Chip Trays de la galleta del SGS

,

paquete Chip Trays de la galleta de 0.2m m

,

Dispositivo óptico que empaqueta a Chip Trays

Descripción del producto

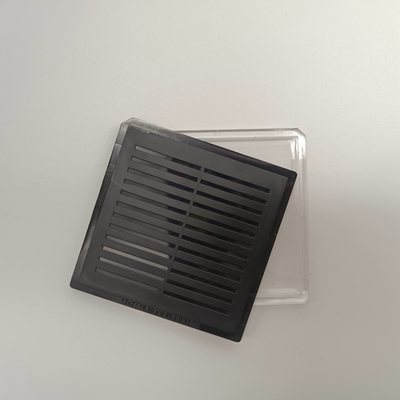

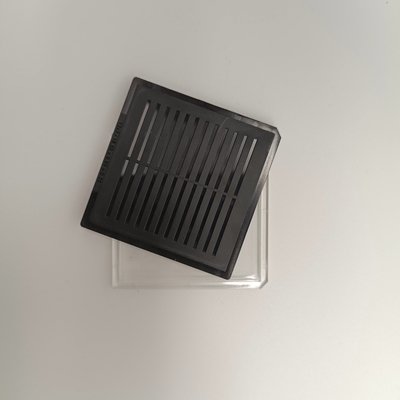

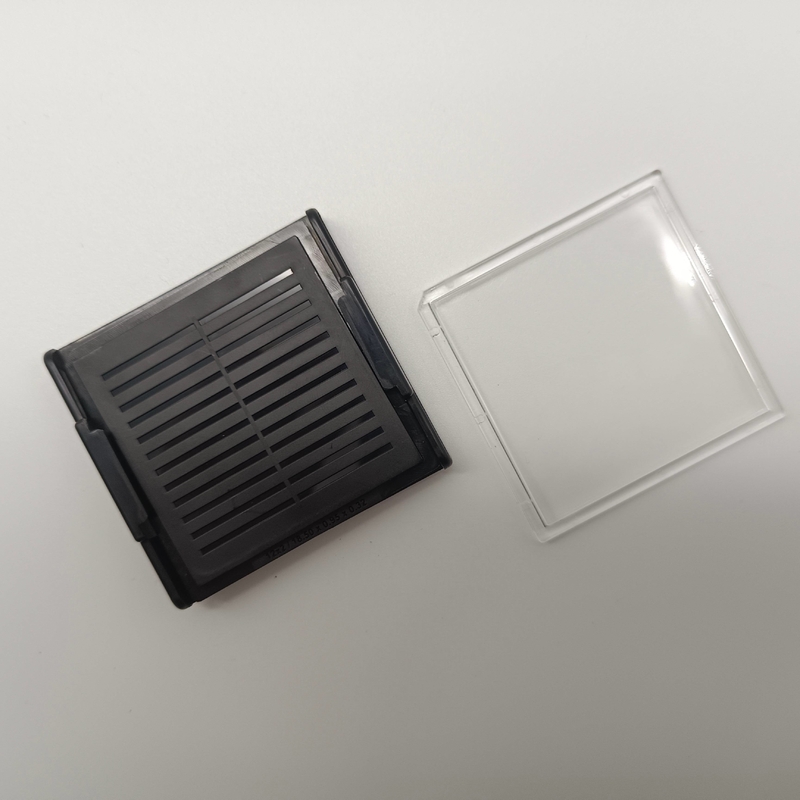

Dispositivo del SGS Chip Tray Waffle Pack For Optical que empaqueta la llanura de 0.2m m



Un material de embalaje del semiconductor es un material cuya capacidad de conducir electricidad es intermedio entre un conductor y un aislador. Es una clase de material electrónico con las propiedades del semiconductor, que se pueden utilizar para hacer los dispositivos de semiconductor y electricidad integrada. Su conductividad está en el rango de 10 (U-3) ~ 10 (U-9) ohm/cm. En algunos casos, un semiconductor tiene la propiedad de conducir electricidad.



El paquete de la galleta es una forma de empaquetado diseñada para el uso con las piezas que son muy pequeñas o inusuales en forma. Se graba en relieve el paquete de la galleta o las bandejas embolsadas, se hacen típicamente del plástico, que se asemejan a una galleta del desayuno (por lo tanto el nombre). Los paquetes de la galleta se cargan usando el equipo de la selección y del lugar de modo que el “interior” de cada bolsillo contenga una pieza o un componente. Una vez que está cargado - las piezas se cubren con el papel antiestático, y entonces una corona espuma-cubierta lleva a cabo las piezas en el lugar, y finalmente, una tapa asegura el paquete de la galleta junta.



Los detalles sobre HN21082 modificaron la PC para requisitos particulares paquete de la galleta de 4 pulgadas



La PC es una clase de resina termoplástica amorfa con el funcionamiento completo excelente, que hace el aislamiento eléctrico excelente del paquete de la galleta HN21082, el alargamiento, la estabilidad dimensional y la resistencia a la corrosión química. Al mismo tiempo con ventajas autoextinguibles, ignífugas, no tóxicas, que colorean y otras para asegurar la seguridad de los productos de los clientes.

Línea tamaño del esquema 50*50*4.0m m Marca Hiner-paquete
Modelo HN21082 Tipo del paquete Piezas de IC
Tamaño de la cavidad 18.5*0.95*0.32m m QTY de la matriz 12*2=24PCS
Material PC Llanura Max 0.2m m
Color Negro Servicio Acepte a OEM, ODM
Resistencia 10E04Ω-10E11Ω Certificado SGS



Uso del paquete de la galleta


Semiconductor                      Fábricas del componente electrónico
Fábricas emergentes de SMT       Industria óptica

Tamaño del esquema Material Resistencia superficial Servicio Llanura Color
2" ABS.PC.PPE… etc 1.0x10e4-1.0x10e11Ω OEM, ODM 0.2m m máximos Adaptable
3" ABS.PC.PPE… etc 1.0x10e4-1.0x10e11Ω OEM, ODM 0.25m m máximos Adaptable
4" ABS.PC.PPE… etc 1.0x10e4-1.0x10e11Ω OEM, ODM 0.3m m máximos Adaptable
Tamaño de encargo ABS.PC.PPE… etc 1.0x10e4-1.0x10e11Ω OEM, ODM TBC Adaptable
Proporcione el diseño profesional y el empaquetado para sus productos



Ventajas



1. Peso ligero, costes de ahorro del transporte y del empaquetado
2. especificación del tamaño, compatible en cualquier 2", 3" o 4" máquina del alimentador del paquete de la galleta
3. buen funcionamiento antiestático, asegurarse con eficacia de que el producto no sea dañado por el lanzamiento antiestático
4. resistencia da alta temperatura, conveniente para el montaje de alta temperatura del equipo de la automatización
5. resistencia a la corrosión, conveniente para toda clase de condiciones de la producción de productos
6. diseño del arreglo de la matriz, bajo premisa de proteger el producto, el diseño de la capacidad máxima, ahorro de costes
7. el diseño del chaflán del borde, previene con eficacia error de amontonamiento, corrige la dirección de la colocación

Empaquetado de Chip Trays For Optical Device del paquete de la galleta de la llanura del SGS 0.2m m 0

FAQ



Q1: ¿Es usted Manufacturer or Trade Company?

: Somos el fabricante 100% especializado en el empaquetado durante 10 años con 1500 metros cuadrados de área del taller, situada en Shenzhen China.

Q2: ¿Cuál es el material de su producto?

: ABS.PC.PPE.MPPO.PEI.HIPS… etc

Q3: ¿Puede usted ayudar con el diseño?

: Sí, podemos aceptar su arreglo para requisitos particulares y hacer el empaquetado para usted según su requisito.

Q4: ¿Cómo puedo conseguir la cita de los productos de encargo?

: Conozcamos el tamaño de su IC o grueso componente, y entonces podemos hacer una cita para usted.

Q5: ¿Puedo conseguir algunas muestras antes de hacer un pedido en bloque?

: Sí, la muestra de la tarifa en existencia puede ser enviada, pero la tarifa de envío se debe pagar por ti mismo.

Q6: ¿Podría usted poner mi logotipo en nuestro producto?

: Sí, podemos poner su logotipo en nuestro producto, nos mostramos su logotipo en primer lugar por favor.

Q7: ¿Cuándo podemos conseguir las muestras?

: Podemos enviárlelos ahora si usted está interesado en algo que tenemos común, y

el proyecto dependiendo del momento específico.
