Tableros de gofres de sala limpia de alta precisión para el manejo seguro de IC y la prevención de la contaminación

Tableros de gofres de sala limpia de alta precisión para el manejo seguro de IC y la prevención de la contaminación

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24136
Cuota De Producción: 500 piezas
Precio: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,7×50,7×7,4 milímetros
Tamaño de la cavidad:
3,00x0,70x0,30mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,3 mm
Capacidad:
9x19=171 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Descripción del producto

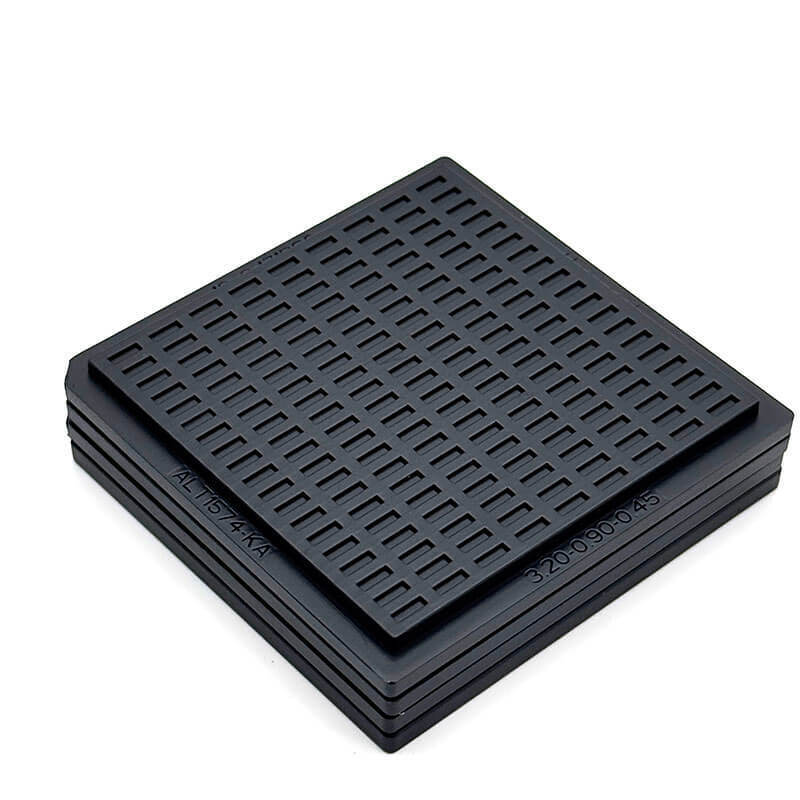

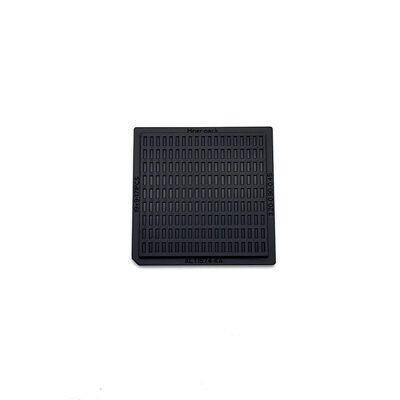

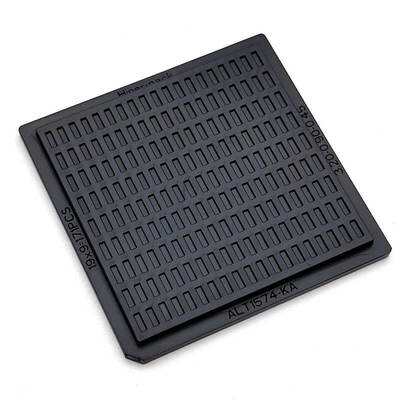

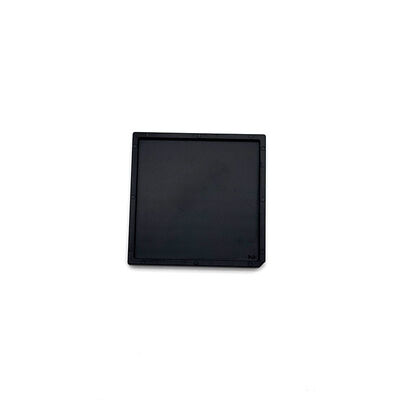

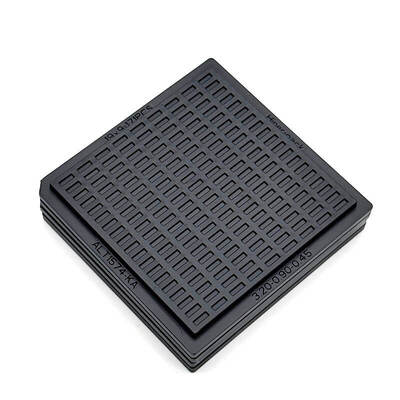

Bandejas de gofres de sala limpia de alta precisión para manipulación segura de circuitos integrados y prevención de la contaminación

Las bandejas de gofres de sala limpia de alta precisión cumplen con los estrictos estándares de la industria de salas limpias. Las bandejas ofrecen un excelente rendimiento de control de contaminación y una manipulación segura y estable para delicados circuitos integrados de precisión.


Las bandejas de gofres de sala limpia de alta precisión poseen una estructura de rejilla compacta y precisa. Las bandejas previenen eficazmente los daños por contaminación de polvo y se adaptan perfectamente a los procesos de fabricación y prueba de semiconductores.


Las bandejas de gofres de sala limpia de alta precisión admiten diseños de cavidades personalizadas. Las bandejas protegen bien los frágiles chips de paso fino y garantizan un uso estable y fiable en la logística y el almacenamiento en salas limpias.

Características/Beneficios Clave
  • Diseño antiestático y a prueba de polvo para una manipulación segura de chips
  • Control efectivo de la contaminación de circuitos integrados
  • Adecuado para circuitos integrados delicados de paso fino
  • Más de 12 años de experiencia en exportación.
  • Control de contaminación de grado de sala limpia para proteger circuitos integrados sensibles
  • La fábrica cuenta con certificación ISO y los productos cumplen con el estándar RoHS.
Especificaciones
Marca Hiner-pack
Modelo HN24136
Color Negro
Resistencia 1.0×10⁴ - 1.0×10¹¹ Ω
Tamaño de línea de contorno 50.7×50.7×7.4 mm
Tamaño de cavidad 3.00x0.70x0.30 mm
Cantidad de matriz 9x19=171 PCS
Deformación

MÁX. 0.3mm

Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Las bandejas de chips de embalaje de gofres de grado de sala limpia ofrecen una protección fiable de los circuitos integrados durante todo el proceso de fabricación y transporte de semiconductores. Las bandejas presentan un gran rendimiento de control de contaminación, protección antiestática ESD y protegen completamente los delicados dispositivos de chips de paso fino.

Las bandejas se aplican ampliamente al embalaje de circuitos integrados de paso fino (QFN, BGA, CSP bare die), líneas de producción automatizadas de recogida y colocación compatibles con JEDEC, procedimientos de inspección y prueba de semiconductores, así como al transporte logístico de circuitos integrados en salas limpias y a la gestión diaria del almacenamiento.
Servicios personalizados
Las bandejas de chips de embalaje de gofres de grado de sala limpia admiten tamaños de cavidad y diseños de disposición totalmente personalizados. Las bandejas adoptan material antiestático libre de polvo de grado de sala limpia, con una estructura de apilamiento estable para evitar daños por contaminación durante el tránsito.
Sobre nosotros:
Hiner-pack® se fundó en 2013. Es una empresa de alta tecnología que integra diseño, I+D, fabricación y ventas de embalaje y pruebas de circuitos integrados, así como procesos de fabricación de obleas semiconductoras en manipulación, transporte y traslado automatizados para ofrecer a los clientes servicios integrales.

Por qué elegirnos:

  • Amplia experiencia en bandejas JEDEC / IC / de gofres
  • Capacidad de diseño de moldes interna
  • Desarrollo rápido de prototipos
  • Proceso estricto de control de calidad
  • Suministro estable para clientes globales de semiconductores
