bandejas de chips de paquete de gofres reutilizables antiestáticas con tamaño de cavidad personalizable para IC de semiconductores

bandejas de chips de paquete de gofres reutilizables antiestáticas con tamaño de cavidad personalizable para IC de semiconductores

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24190
Cuota De Producción: 1000
Precio: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,8×50,8×4mm
Tamaño de la cavidad:
2,2x1,35x0,53mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Sí
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,23 mm
Capacidad:
10x9=90 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

En el caso de los productos de fabricación de la Unión Europea

,

los productos de fabricación de la Unión Europea incluyen productos de fabricación de la Unión Europea.

,

Customizable Cavity Size IC Chip Trays

Descripción del producto

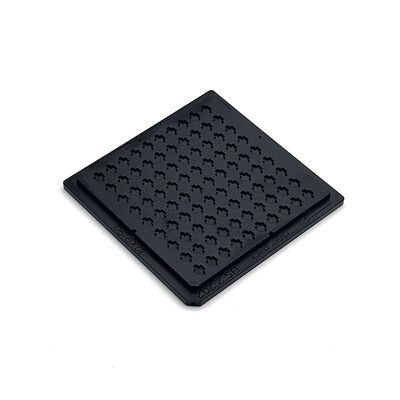

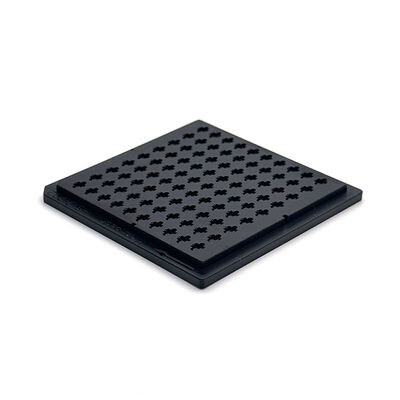

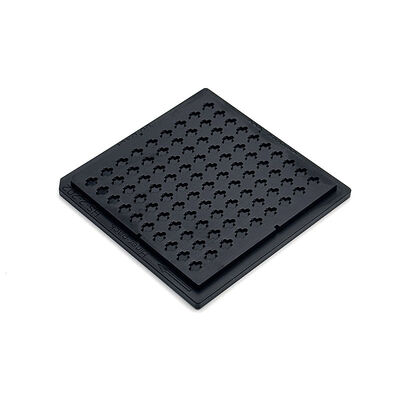

Las placas de chip de waffle de semiconductores antistaticos ESD

Ofrece una estructura de gofres precisa para acoplar los delicados chips de IC con fuerza, eliminando el movimiento y el daño electrostático durante el manejo.Fabricado con material antistatico duradero para mantener un rendimiento constante en entornos industriales, ofreciendo una protección fiable para los componentes sensibles de semiconductores.


Se integra a la perfección con las líneas de embalaje automatizadas y los flujos de trabajo de salas limpias, funcionando constantemente en los procedimientos de carga de chips, transferencia y gestión de inventario.Adaptación flexible a diversos escenarios de fabricación de semiconductores, apoyando operaciones de producción y logística eficientes.


Apoya la personalización completa del tamaño de la cavidad, el espaciamiento y el diseño para que coincidan con las dimensiones únicas del chip.ofrecer soluciones personalizadas que optimicen la eficiencia del embalaje y protejan los chips IC durante el tránsito y el almacenamiento.

Características y beneficios
  • Proporcionar un rendimiento antistatico eficaz de la DSE
  • Protección antiestática
  • Adecuado para IC de tono fino y delicado
  • Sostenibilidad segura del chip
  • Soporte de tamaños de cavidades y diseños de diseño completamente personalizados
  • La fábrica tiene la certificación ISO, y los productos cumplen con la norma RoHS.
Especificaciones
Marca del producto Envases para el trasero
Modelo HN24190
El color Negro
Resistencia 1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno 50.8 × 50,8 × 4 mm
Tamaño de la cavidad 2.2x1,35x0,53 mm
Matriz QTY 10x9 = 90 PCS
Página de guerra El máximo 0,23 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Soporte para el corte de obleas de semiconductores, la clasificación de matrices, las pruebas de dispositivos y las operaciones de ensamblaje de componentes de precisión.y entornos de fabricación limpios


También se aplica en la transferencia de componentes entre plantas, envío internacional de chips sensibles y almacenamiento de inventario a largo plazo.y distribuidores globales de componentes electrónicos.

Embalaje y envío/ Servicios
Proporcionar soluciones totalmente personalizadas para bandejas de paquetes de gofres antiestáticos. Ajustar el tamaño de la cavidad, el espaciamiento y la disposición para adaptarse a las diversas dimensiones de los chips.

Aproveche el material antistatico duradero para una protección mejorada. Ofrezca pruebas de prototipos y soporte de diseño personalizado para satisfacer las necesidades únicas de producción y embalaje.
