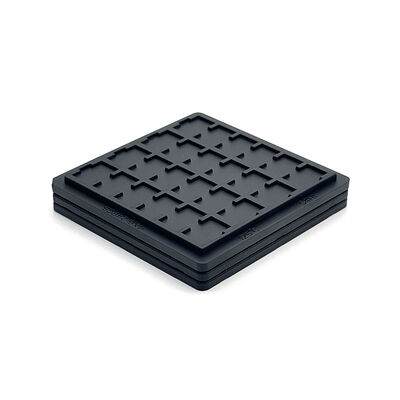

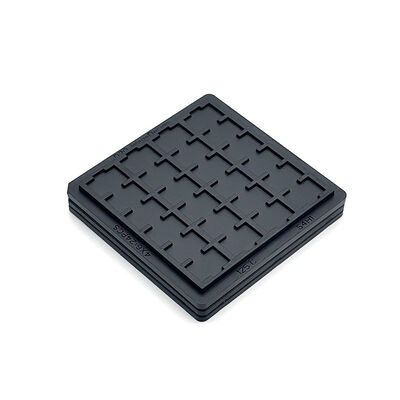

Envases profesionales de waffle ESD para componentes de IC de tono fino con diseño antiestático y a prueba de polvo y tamaño de cavidad personalizable

Envases profesionales de waffle ESD para componentes de IC de tono fino con diseño antiestático y a prueba de polvo y tamaño de cavidad personalizable

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24191
Cuota De Producción: 1000
Precio: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,8×50,8×3,94 milímetros
Tamaño de la cavidad:
8,76x5,51x0,685mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,26 mm
Capacidad:
4x6=24 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Componentes de IC de tono fino bandejas de gofres ESD

,

bandejas de paquetes de gofres antiestáticos y a prueba de polvo

,

bandejas de componentes de IC de tamaño de cavidad personalizables

Descripción del producto
Bandejas tipo gofre ESD profesionales para componentes IC de paso fino
Presenta una estructura tipo gofre de precisión para mantener estables los circuitos integrados de paso fino. Bloquea eficazmente la contaminación por partículas y evita daños por ESD durante todo el proceso. Hecho de material antiestático duradero para mantener un rendimiento estable en diversas condiciones de trabajo.

Combina bien con líneas automáticas de producción y procesamiento. Funciona sin problemas en la carga, transferencia y clasificación de chips. Mejora la eficiencia operativa y garantiza la integridad de los componentes en la producción diaria.

Acepta personalización completa en el tamaño y disposición de la cavidad para adaptarse a diferentes componentes. Se centra en una protección segura y un embalaje eficiente. Proporciona soluciones profesionales para aplicaciones de semiconductores de alta precisión.
Características/beneficios clave
  • Diseño antiestático y a prueba de polvo para un manejo seguro de las virutas
  • Ofrece un control de contaminación estable y apto para salas blancas
  • Sujeción estable de componentes
  • Protege eficientemente los delicados componentes IC de paso fino
  • Admite tamaños de cavidad y diseños de disposición totalmente personalizados
  • Estructura de gofre precisa.
Presupuesto
Marca Paquete Hiner
Modelo HN24191
Color Negro
Resistencia 1,0×10⁴ - 1,0×10¹¹ Ω
Tamaño de línea de contorno 50,8×50,8×3,94 milímetros
Tamaño de la cavidad 8,76x5,51x0,685mm
Cantidad de matriz 4x6=24 UDS.
Deformación MÁXIMO 0,26 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Adecuado para procesamiento de chips de alta precisión, clasificación de componentes, pruebas de chips y ensamblaje de dispositivos pequeños. Funciona bien en líneas de producción automáticas y talleres controlados estáticamente.

Ideal para transporte interno de fábrica, almacenamiento de productos terminados y entrega de mercancías entre regiones. Ampliamente utilizado en la fabricación de chips, plantas de embalaje y proveedores de componentes electrónicos.
Embalaje y envío/servicios
Admite planes de embalaje personalizados para garantizar una entrega segura. Protege las bandejas de deformaciones y daños durante el transporte de larga distancia.

Proporciona soluciones de embalaje estables y confiables para pedidos al por mayor. Ayuda a mantener la calidad del producto y llega en buenas condiciones a los clientes.
