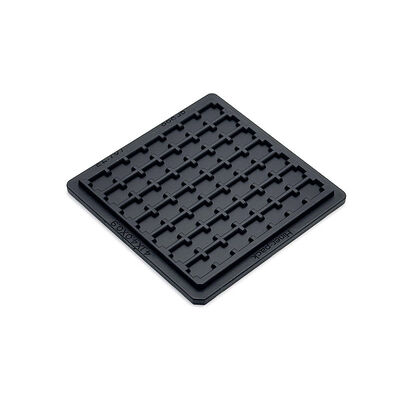

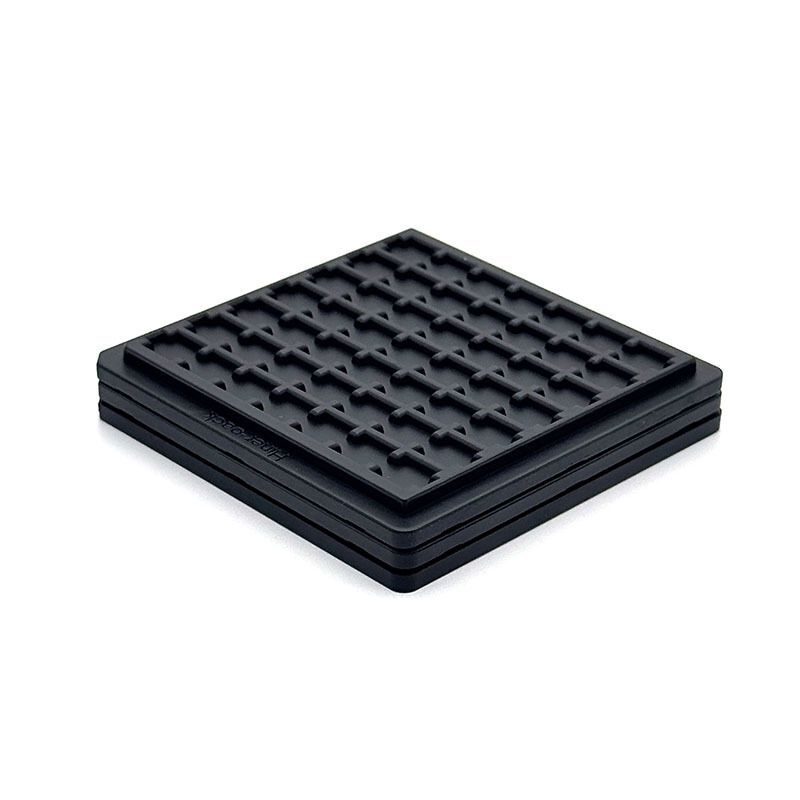

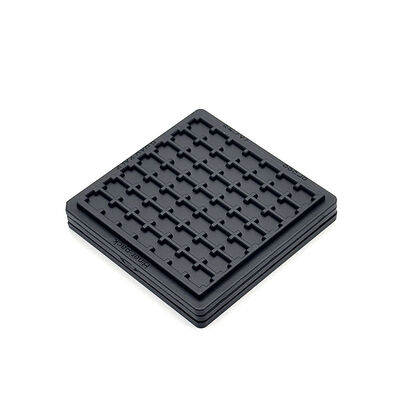

Envases de waffle ESD de alta temperatura para IC de semiconductores

Nombre De La Marca:	Hiner-pack
Número De Modelo:	HN24199
Cuota De Producción:	500 piezas
Precio:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Condiciones De Pago:	T/T
Capacidad De Suministro:	2000 unidades/día

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ROHS, ISO

Tray Weight:

Varía, normalmente hasta 500 gramos por cavidad

Color:

Negro

Seguro de calidad:

Garantía de entrega, calidad fiable

Tamaño de línea de contorno:

50,8×50,8×3,94 milímetros

Tamaño de la cavidad:

4,1x4x0,9mm

Incoterms:

EXW, FOB, CIF, DDU, DDP

Tipo de molde:

Inyección

Reutilizable:

Sí

Forma de la bandeja:

Rectangular

Clase limpia:

Limpieza general y ultrasónica

Tipo de circuito integrado:

BGA,QFP,QFN,LGA,PGA

Nivel de embalaje:

Paquete de transporte

Deformación:

Alabeo MÁXIMO 0,2 mm

Capacidad:

7x7=49 UDS.

Detalles de empaquetado:

cartón, paleta

Capacidad de la fuente:

2000 unidades/día

Resaltar:

Envases de waffle con ESD de alta temperatura

Las demás máquinas y aparatos para la fabricación de gafas

Envases de trozos de paquetes de gofres con ESD

Descripción del producto

Bandejas tipo gofre ESD de alta temperatura para circuitos integrados de semiconductores

Adopta material resistente a altas temperaturas y estructura antiestática para proporcionar un rendimiento estable en condiciones de producción adversas. Repara eficazmente chips IC semiconductores y evita desplazamientos o daños durante el procesamiento a alta temperatura.

Funciona bien en procedimientos de procesamiento a alta temperatura y líneas de producción automáticas. Garantiza la colocación estable de chips y mantiene la integridad de los componentes en funcionamiento continuo.

Admite la personalización del tamaño y la disposición de la cavidad para adaptarse a diferentes especificaciones de IC. Se centra en una fijación segura y una protección confiable para cumplir con diversos requisitos de producción de semiconductores.

Características/beneficios clave

Protección ESD
Resistencia a altas temperaturas
Adecuado para circuitos integrados delicados de paso fino
Protege eficientemente los delicados componentes IC de paso fino
Admite tamaños de cavidad y diseños de disposición totalmente personalizados
La fábrica cuenta con la certificación ISO y los productos cumplen con el estándar RoHS.

Presupuesto

Marca		Paquete Hiner
Modelo		HN24199
Color		Negro
Resistencia		1,0×10⁴ - 1,0×10¹¹ Ω
Tamaño de línea de contorno		50,8×50,8×3,94 milímetros
Tamaño de la cavidad		4,1x4x0,9mm
Cantidad de matriz		7x7=49 UDS.
Deformación		MÁXIMO 0,2 mm
Servicio		Aceptar OEM, ODM
Opciones de bolsillo personalizadas		Disponible

Aplicaciones

Adecuado para procesamiento de semiconductores a alta temperatura, horneado de chips, pruebas de componentes y procedimientos de embalaje. Se adapta bien a líneas de producción automáticas y entornos de trabajo de alta temperatura.

Aplicado en la producción de chips, embalaje de semiconductores, procesamiento de componentes electrónicos y transporte interno de fábrica. Ampliamente utilizado en fábricas de semiconductores y plantas de fabricación de productos electrónicos.

Embalaje y envío/servicios

Embalado en cajas de cartón estándar con capas protectoras internas para evitar rayones y deformaciones. Apilado de forma segura para transporte a granel.

Admite envío exprés marítimo, aéreo e internacional. Garantiza que los productos lleguen en buenas condiciones y listos para su uso directo en producción.

Sobre nosotros:
Hiner-pack® se fundó en 2013. Es una empresa de alta tecnología que integra diseño, investigación y desarrollo, fabricación, ventas de empaques y pruebas de circuitos integrados, así como el proceso de fabricación de obleas semiconductoras en manipulación, transporte y transporte automatizados para brindar a los clientes servicios llave en mano.

Por qué elegirnos:

Amplia experiencia en bandejas JEDEC / IC / waffle pack
Capacidad interna de diseño de moldes
Desarrollo rápido de prototipos
Estricto proceso de control de calidad
Suministro estable para clientes globales de semiconductores
