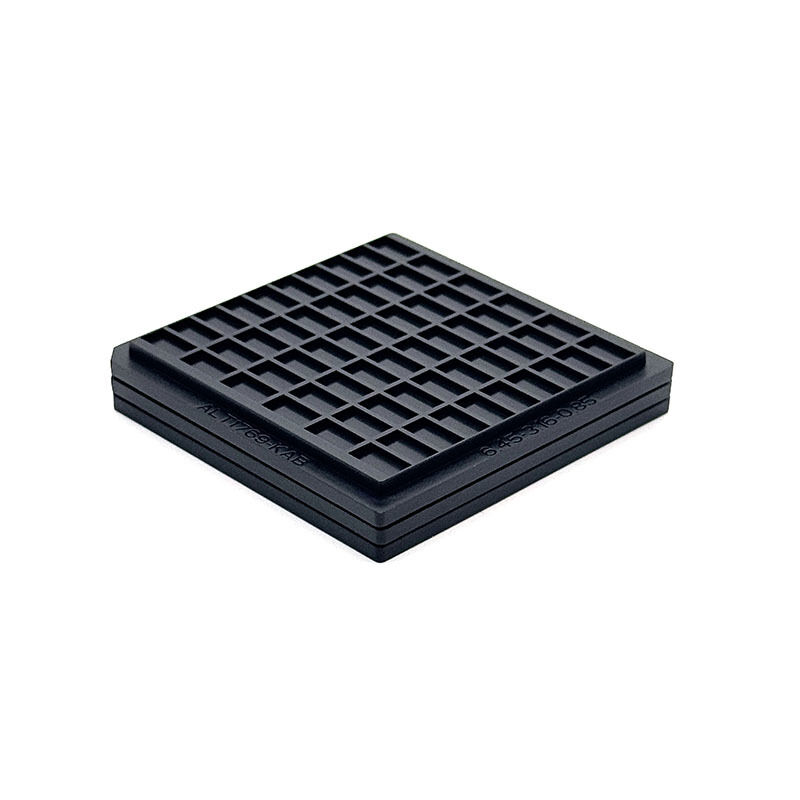

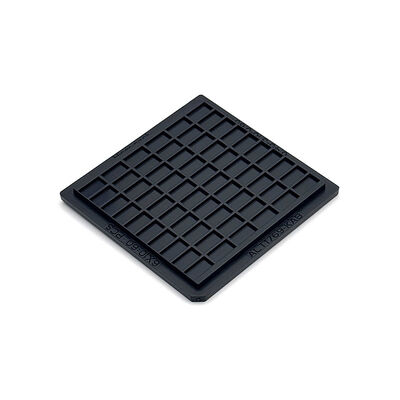

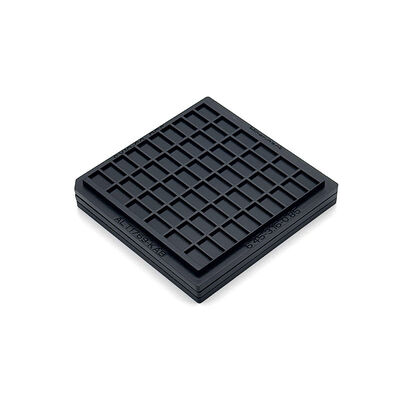

Tableros de waffle de red industrial para protección de IC de tono fino seguro

Tableros de waffle de red industrial para protección de IC de tono fino seguro

Nombre De La Marca: Hiner-pack
Número De Modelo: HN24224
Cuota De Producción: 500 piezas
Precio: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,7×50,7×4mm
Tamaño de la cavidad:
6,45X3,16X0,85mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,26 mm
Capacidad:
6x10=60 UNIDADES
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Envases de vaffle industriales para la protección de IC

,

Envases para waffles de tono fino

,

Envases para trozos de waffle con manipulación segura

Descripción del producto
Tableros de waffle de red industrial para protección de IC de tono fino seguro
Cuenta con una estructura de rejilla uniforme de grado industrial para sostener de forma segura los IC de tono fino, evitando el desplazamiento y la colisión durante el manejo y el transporte.Construido con materiales duraderos para soportar el uso frecuente en líneas de producción ocupadas, reduciendo eficazmente el daño y la pérdida de componentes.

Proporcionar una protección estable de las piezas electrónicas sensibles, protegiéndolas contra los riesgos de impacto y estáticos.apoyar el flujo de trabajo sin problemas y minimizar el tiempo de inactividad.

Apoya la personalización completa del tamaño de la rejilla, el espaciamiento y la profundidad de la cavidad para que coincida con diversas especificaciones de IC. Adapta a varias líneas de producción automatizadas y estándares de salas limpias,proporcionar soluciones personalizadas para las necesidades de fabricación de semiconductores.
Características y beneficios
  • Protección fiable de los componentes
  • Materiales duraderos de grado industrial
  • Contención de componentes estables
  • Soporte de tamaños de cavidades y diseños de diseño completamente personalizados
  • Es una estructura de gofres muy precisa.
Especificaciones
Marca del producto Envases para el trasero
Modelo HN24224
El color Negro
Resistencia 1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno 50.7×50.7×4 mm
Tamaño de la cavidad 6.45X3.16X0.85 mm
Matriz QTY 6x10 = 60 PCS
Página de guerra El máximo 0,26 mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones
Adecuado para el almacenamiento de circuitos integrados de tono fino, transferencia de líneas de producción, pruebas de componentes y envasado.Ideal para la colocación temporal y el almacenamiento a largo plazo de chips de semiconductores delicados.

Ampliamente aplicado en fábricas de semiconductores, plantas de envasado de IC, talleres de ensamblaje electrónico y almacenes de componentes.transporte entre departamentos y almacenamiento de componentes de alta precisión.
Embalaje y envío/ Servicios
Embalado en cajas de cartón antistatico estándar con revestimiento interior a prueba de golpes para evitar arañazos en la superficie, deformaciones y descargas estáticas durante el transporte.Apoyar el apilamiento limpio para la entrega de grandes lotes y el almacenamiento en el almacén.

Disponible para envío marítimo, aéreo e expreso internacional. Asegúrese de que los productos lleguen intactos y listos para su uso para su aplicación industrial inmediata y manejo de componentes.
Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra diseño, I + D, fabricación, ventas de envases de IC y pruebas,así como el proceso de fabricación de obleas semiconductoras en manipulación automatizada, transporte y transporte para proporcionar a los clientes servicios llave en mano.

Por qué elegirnos:

  • Una amplia experiencia en JEDEC / IC / bandejas para paquetes de gofres
  • Capacidad interna de diseño de moldes
  • Desarrollo rápido de prototipos
  • Proceso de control de calidad estricto
  • Suministro estable para los clientes mundiales de semiconductores
