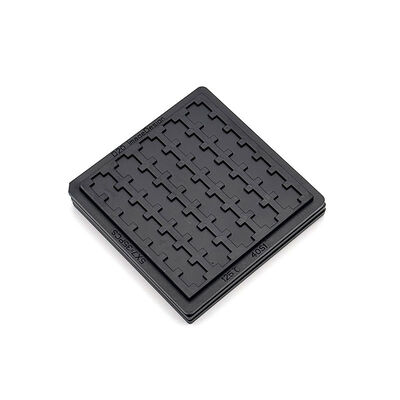

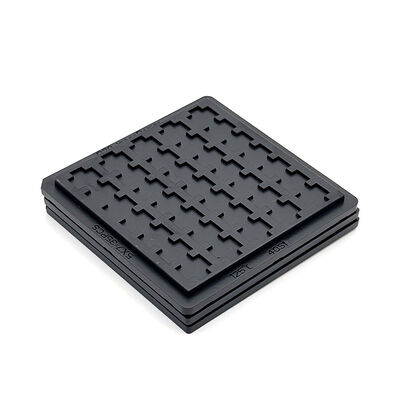

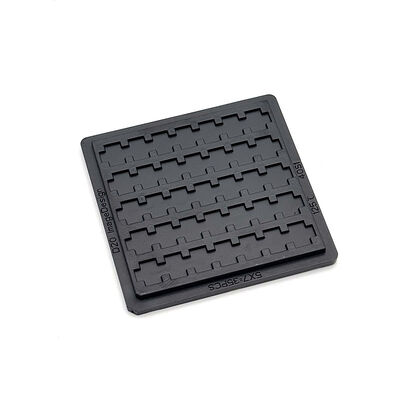

Bandejas de obleas reutilizables resistentes a altas temperaturas para protección de circuitos integrados de paso fino

Bandejas de obleas reutilizables resistentes a altas temperaturas para protección de circuitos integrados de paso fino

Nombre De La Marca: Hiner-pack
Número De Modelo: HN25010
Cuota De Producción: 500 piezas
Precio: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,8×50,8×3,94 milímetros
Tamaño de la cavidad:
6,04x3,63x0,67mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,2 mm
Capacidad:
5x7=35 UDS.
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

bandejas de obleas resistentes a altas temperaturas

,

con un contenido de aluminio superior o igual a 10 W

,

durable waffle pack trays

Descripción del producto
Bandejas de obleas de gofres duraderas y de alta temperatura para chips IC semiconductores

Bloquea las cargas estáticas que arruinan los dies semiconductores sensibles. Tolera la exposición repetida a altas temperaturas sin deformarse. ¿Buscas portadores robustos para piezas de chips de precisión? Mantente firme contra las duras condiciones dentro de las líneas de producción ocupadas.


Bloquea las unidades IC de paso fino dentro de cavidades de rejilla ordenadas. Detiene el desplazamiento no deseado mientras los chips se someten a pruebas y clasificación. Elimina los riesgos de arañazos e impactos en componentes semiconductores costosos. Brinda protección confiable en todos los ciclos de procesamiento.


Soporta innumerables ciclos de carga y descarga. Mantiene un rendimiento dimensional sólido bajo uso continuo de producción en masa. Cumple con los estrictos requisitos de protección de las operaciones de ensamblaje de semiconductores.

Características/Beneficios Clave
  • Resiste condiciones de alta temperatura
  • Evita el desplazamiento y la colisión de chips
  • Adecuado para IC delicados de paso fino
  • Protege eficientemente los componentes IC delicados de paso fino
  • Soporta tamaños de cavidad y diseños de disposición totalmente personalizados
  • La fábrica tiene certificación ISO y los productos cumplen con el estándar RoHS.
Especificaciones
Marca Hiner-pack
Modelo HN25010
Color Negro
Resistencia 1.0×10⁴ - 1.0×10¹¹ Ω
Tamaño de la línea de contorno 50.8×50.8×3.94 mm
Tamaño de la cavidad 6.04x3.63x0.67 mm
Cantidad de matriz 5x7=35 PCS
Deformación MÁX 0.2mm
Servicio Acepta OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones

Soporta el ensamblaje de semiconductores, las pruebas de chips y el tránsito de componentes. Protege los IC de paso fino a través del reflujo, la clasificación y la inspección. Reduce la pérdida de desechos provocada por la electricidad estática y el impacto mecánico.


Se adapta a talleres de OEM de electrónica y almacenes de componentes. Proporciona contención segura para diversas unidades de circuitos integrados durante tareas regulares de manipulación de lotes grandes.

Empaque y envío/Servicios
Empaque los productos con cartones firmes y materiales de amortiguación internos para evitar deformaciones durante el tránsito. Organice el envío por aire o mar previa confirmación del cliente. Proporcione documentos de envío completos después del envío. Rastree el estado de la carga y actualice la información relevante de manera oportuna para los clientes en el extranjero.
Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra Diseño, I+D, Fabricación, Ventas de empaquetado y pruebas de IC, así como procesos de fabricación de obleas semiconductoras en manipulación, transporte y traslado automatizados para ofrecer a los clientes servicios integrales.

Por qué elegirnos:

  • Amplia experiencia en bandejas JEDEC / IC / Waffle Pack
  • Capacidad de diseño de moldes interna
  • Desarrollo rápido de prototipos
  • Proceso estricto de control de calidad
  • Suministro estable para clientes globales de semiconductores
