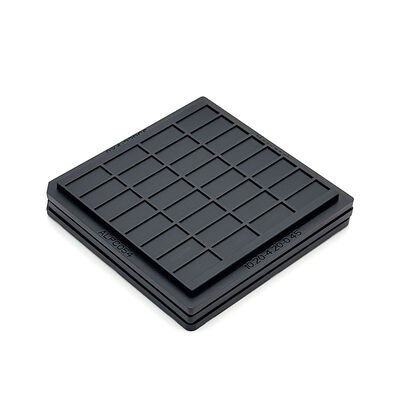

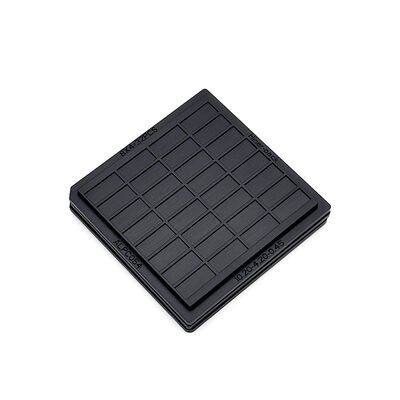

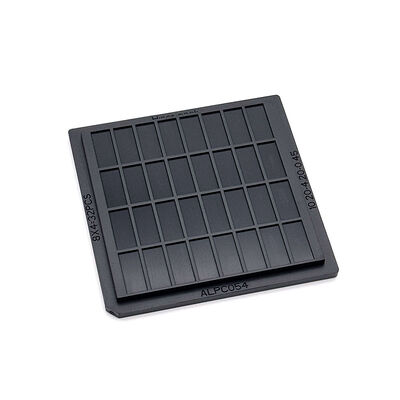

Bandejas de embalaje tipo gofre antiestáticas y resistentes al calor con tamaños de cavidad personalizables para chips IC semiconductores

Bandejas de embalaje tipo gofre antiestáticas y resistentes al calor con tamaños de cavidad personalizables para chips IC semiconductores

Nombre De La Marca: Hiner-pack
Número De Modelo: HN25013
Cuota De Producción: 500 piezas
Precio: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,7×50,7×4 milímetros
Tamaño de la cavidad:
10,2x4,2x0,45mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,21 mm
Capacidad:
50,7×50,7×4 milímetros
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Bandejas de embalaje tipo gofre resistentes al calor

,

Bandejas antiestáticas para chips IC semiconductores

,

bandejas de almacenamiento de chips de embalaje de gofres

Descripción del producto
Envases de waffles antistaticos resistentes al calor para chips IC de semiconductores

Bloquear descargas estáticas que dañan componentes delicados de semiconductores. Mantener una forma estable bajo ciclos de proceso de alta temperatura repetidos.Permanecer en condiciones rigurosas dentro de talleres de producción de alto rendimiento.


Mantener las fichas de precisión dentro de las cavidades de la rejilla grabadas. Evitar el desplazamiento y los arañazos de la superficie durante las operaciones de manipulación. Reducir los riesgos de rechazo de componentes causados por choque estático y impacto físico.Ofrecer un rendimiento de protección constante en todas las secuencias de producción.


Permanecer con un rendimiento dimensional constante en medio de un uso continuo del volumen de masa.Cumplir con los estrictos requisitos de protección de los flujos de trabajo de ensamblaje y ensayo de semiconductores.

Características y beneficios
  • Protección ESD
  • Resistencia a altas temperaturas
  • Adecuado para IC de tono fino y delicado
  • Protege de manera eficiente los componentes de IC de tono fino delicados
  • Soporte de tamaños de cavidades y diseños de diseño completamente personalizados
  • La fábrica tiene la certificación ISO, y los productos cumplen con la norma RoHS.
Especificaciones
Marca del producto Envases para el trasero
Modelo HN25013
El color Negro
Resistencia 1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno 50.7 × 50,7 × 4 mm
Tamaño de la cavidad 10.2x4.2x0.45 mm
Matriz QTY 50.7 × 50,7 × 4 mm
Página de guerra El número máximo es 0,21 mm.
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones

Servicio de ensamblaje de semiconductores, clasificación de chips y pruebas de rendimiento Protección de piezas de IC de precisión a través del tratamiento térmico, la inspección y las fases de tránsito.Pérdida de corte causada por electricidad estática y abrasión mecánica.


Almacenes de componentes adecuados y centros de producción de componentes electrónicos OEM. Proporcionar contención segura para diversas piezas de semiconductores de precisión durante las tareas de manipulación de grandes lotes.

Embalaje y envío/ Servicios

Para los productos terminados, utilice cartones de cartón ondulado pesado y cargador interno absorbente de golpes, y aplique correas firmes para evitar comprimir o mover el interior de los envases.Tenga especial cuidado con las mercancías de grado semiconductor para eliminar el riesgo de deformación o arañazos en la superficie antes del envío.


Organizar la entrega por aire, mar o expreso estrictamente basado en las instrucciones de envío de los compradores.Seguimiento activo del movimiento de carga y información sobre el estado de la logística a clientes extranjeros durante todo el ciclo de entrega.

Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra diseño, I + D, fabricación, ventas de envases de IC y pruebas,así como el proceso de fabricación de obleas semiconductoras en manipulación automatizada, transporte y transporte para proporcionar a los clientes servicios llave en mano.

Por qué elegirnos:

  • Una amplia experiencia en JEDEC / IC / bandejas para paquetes de gofres
  • Capacidad interna de diseño de moldes
  • Desarrollo rápido de prototipos
  • Proceso de control de calidad estricto
  • Suministro estable para los clientes mundiales de semiconductores
