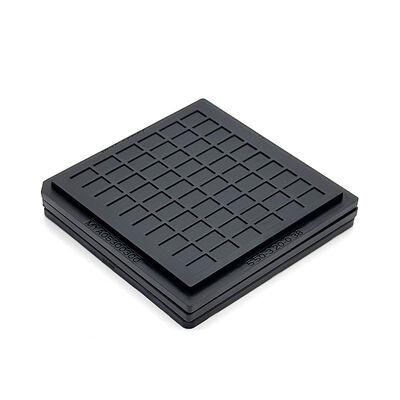

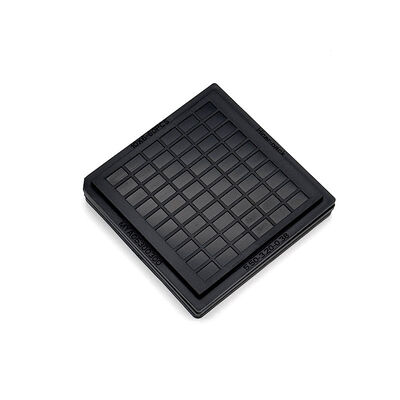

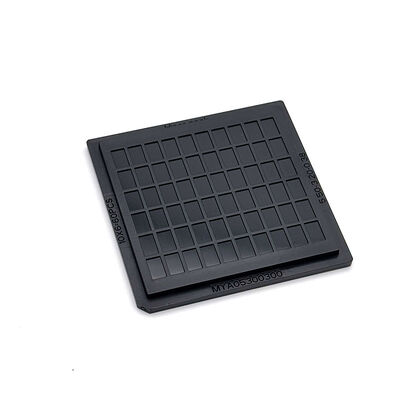

Bandejas de obleas reutilizables con rejillas uniformes para protección de CI de paso fino

Nombre De La Marca:	Hiner-pack
Número De Modelo:	HN25019
Cuota De Producción:	500 piezas
Precio:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Condiciones De Pago:	T/T
Capacidad De Suministro:	2000 unidades/día

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ROHS, ISO

Tray Weight:

Varía, normalmente hasta 500 gramos por cavidad

Color:

Negro

Seguro de calidad:

Garantía de entrega, calidad fiable

Tamaño de línea de contorno:

50,7×50,7×4mm

Tamaño de la cavidad:

5,5X3,2X0,38mm

Incoterms:

EXW, FOB, CIF, DDU, DDP

Tipo de molde:

Inyección

Reutilizable:

Sí

Forma de la bandeja:

Rectangular

Clase limpia:

Limpieza general y ultrasónica

Tipo de circuito integrado:

BGA,QFP,QFN,LGA,PGA

Nivel de embalaje:

Paquete de transporte

Deformación:

Alabeo MÁXIMO 0,23 mm

Capacidad:

6x10=60 UNIDADES

Detalles de empaquetado:

cartón, paleta

Capacidad de la fuente:

2000 unidades/día

Resaltar:

bandejas de obleas con rejillas uniformes

bandejas de obleas para protección de CI de paso fino

bandejas de obleas para protección de CI

Descripción del producto

Envases de Waffle Pack con rejillas uniformes para la protección de IC de pitche fina

Bloquear las fragiles piezas de IC de tono fino dentro de las cavidades de la red de precisión, evitar que pequeñas unidades de semiconductores se deslicen en medio de trabajos de manipulación frecuentes, buscar portadores confiables para chips en miniatura.Sostener un rendimiento estable durante innumerables ciclos de trabajo.

Proteger las fichas contra colisiones y arañazos en la superficie durante los flujos de fabricación, reducir los riesgos de desechos causados por el movimiento aleatorio de los componentes.Adaptarse bien a los flujos de trabajo de producción de alta velocidad sin modificaciones adicionalesMantenga la colocación del chip estable en las pruebas, controles y transferencias.

Permitir la colocación apilada para conservar el valioso espacio de trabajo de la fábrica.Cumplir con estrictas normas de mantenimiento para procesos de ensamblaje de semiconductores sofisticados.

Características y beneficios

Protección ESD confiable de las partes sensibles de los semiconductores
Cavidades de rejilla precisas para el almacenamiento de componentes estables
Rejillas de precisión para una alineación precisa de los componentes
Soporte de tamaños de cavidades y diseños de diseño completamente personalizados
Es una estructura de gofres muy precisa.

Especificaciones

Marca del producto		Envases para el trasero
Modelo		HN25019
El color		Negro
Resistencia		1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno		50.7×50.7×4 mm
Tamaño de la cavidad		5.5X3.2X0.38 mm
Matriz QTY		6x10 = 60 PCS
Página de guerra		El máximo 0,23 mm
Servicio		Aceptar OEM, ODM
Opciones de bolsillo personalizadas		Disponible

Aplicaciones

Manejar la clasificación de circuitos integrados de tono fino, pruebas de rendimiento y trabajo de ensamblaje de componentes.Minimizar las pérdidas resultantes de desplazamiento de piezas y daños en la superficie.

Trabajar en plantas de producción de electrónica y áreas de inventario de componentes.

Embalaje y envío/ Servicios

Sella cada lote con bolsas internas antistaticas antes de cargar los cartones de exportación pesados.Realizar un control completo del artículo antes de enviar productos de grado semiconductor.

Organizar el transporte marítimo, aéreo o de mensajería por compradores con planes de envío confirmados.Compartir el último estado logístico oportunamente con los compradores extranjeros.

Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra diseño, I + D, fabricación, ventas de envases de IC y pruebas,así como el proceso de fabricación de obleas semiconductoras en manipulación automatizada, transporte y transporte para proporcionar a los clientes servicios llave en mano.

Por qué elegirnos:

Una amplia experiencia en JEDEC / IC / Waffle Pack Trays
Capacidad interna de diseño de moldes
Desarrollo rápido de prototipos
Proceso de control de calidad estricto
Suministro estable para los clientes mundiales de semiconductores
