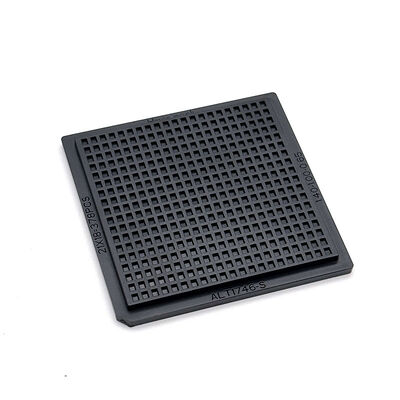

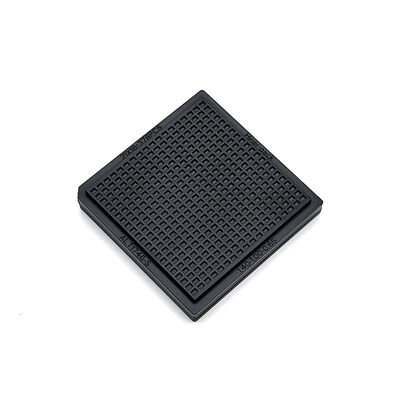

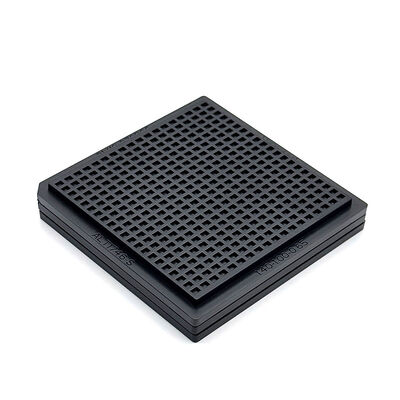

Envases reutilizables de waffles con rejilla uniforme para protección y tránsito de circuitos integrados de tramo fino

Envases reutilizables de waffles con rejilla uniforme para protección y tránsito de circuitos integrados de tramo fino

Nombre De La Marca: Hiner-pack
Número De Modelo: HN25021
Cuota De Producción: 500 piezas
Precio: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condiciones De Pago: T/T
Capacidad De Suministro: 2000 unidades/día
Información detallada
Lugar de origen:
Porcelana
Certificación:
ROHS, ISO
Tray Weight:
Varía, normalmente hasta 500 gramos por cavidad
Color:
Negro
Seguro de calidad:
Garantía de entrega, calidad fiable
Tamaño de línea de contorno:
50,7×50,7×4 milímetros
Tamaño de la cavidad:
1,4X1,0X0,65mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo de molde:
Inyección
Reutilizable:
Forma de la bandeja:
Rectangular
Clase limpia:
Limpieza general y ultrasónica
Tipo de circuito integrado:
BGA,QFP,QFN,LGA,PGA
Nivel de embalaje:
Paquete de transporte
Deformación:
Alabeo MÁXIMO 0,25 mm
Capacidad:
21X18=378 UNIDADES
Detalles de empaquetado:
cartón, paleta
Capacidad de la fuente:
2000 unidades/día
Resaltar:

Envases de waffle de red uniforme para el volumen de negocios de los circuitos integrados

,

Envases duraderos para waffles para IC de tono fino

,

Envases de trozos de paquetes de waffles con protección de tránsito

Descripción del producto
Bandejas duraderas de rejilla uniforme para rotación y protección de tránsito de CI de paso fino

Sostenga CI delicados de paso fino dentro de cavidades de rejilla ordenadas. Evite que los diminutos chips semiconductores se muevan durante el manejo frecuente. Ofrezca un rendimiento constante a través de ciclos de rotación repetidos para adaptarse a los ritmos de fabricación continua.


Absorba impactos menores y reduzca los riesgos de rayones y colisiones. Reduzca los rechazos de componentes causados por la colocación inestable de chips. Adáptese bien a los flujos de fabricación de alta velocidad sin ajustes complicados. Mantenga las posiciones de los chips seguras durante las pruebas, la verificación y la transferencia entre talleres.


Permita un apilamiento seguro para ahorrar valioso espacio de producción. Mantenga una estructura rígida bajo condiciones continuas de tránsito y rotación. Cumpla con estrictos requisitos de protección para el procesamiento avanzado de componentes semiconductores.

Características/Beneficios Clave
  • Estabilice CI de paso fino durante el manejo
  • Resista rayones e impactos físicos
  • Soporte de apilamiento seguro de múltiples capas
  • Protege eficientemente componentes de CI delicados de paso fino
  • Soporte para tamaños de cavidad y diseños de disposición totalmente personalizados
Especificaciones
Marca Hiner-pack
Modelo HN25021
Color Negro
Resistencia 1.0×10⁴ - 1.0×10¹¹ Ω
Tamaño de línea de contorno 50.7×50.7×4 mm
Tamaño de cavidad 1.4X1.0X0.65mm
Cantidad de matriz 21X18=378 PCS
Deformación MÁX. 0.25mm
Servicio Aceptar OEM, ODM
Opciones de bolsillo personalizadas Disponible
Aplicaciones

Sirva para la clasificación de CI de paso fino, pruebas de rendimiento y tareas de rotación dentro de la fábrica. Proteja los chips semiconductores en miniatura durante la inspección y la transferencia de estación a estación. Reduzca las pérdidas resultantes del desplazamiento de componentes y la abrasión superficial.


Adecuado para sitios de fabricación de semiconductores y procesos de tránsito de componentes. Ofrezca soluciones de sujeción confiables para varios chips de precisión durante operaciones de rotación de lotes grandes.

Empaque y envío/Servicios

Selle cada lote con bolsas antiestáticas antes de cargar cajas de exportación reforzadas. Agregue rellenos resistentes a los golpes para amortiguar la vibración y el daño por compresión. Realice una inspección completa de apariencia antes de enviar productos de grado semiconductor.


Organice los modos de envío estrictamente de acuerdo con los requisitos confirmados del cliente. Genere un conjunto completo de documentos de envío una vez que los productos salgan del almacén. Mantenga a los compradores extranjeros actualizados sobre el progreso de la entrega de carga más reciente.
