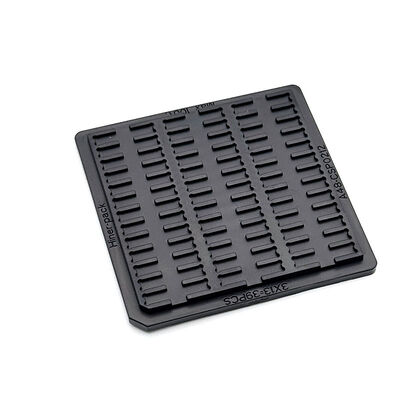

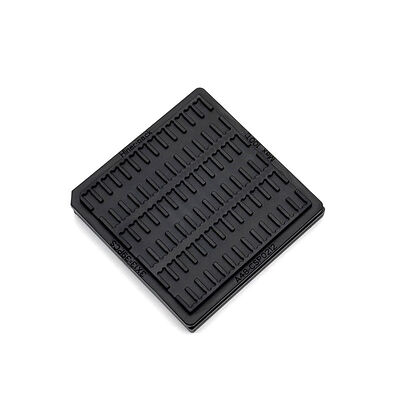

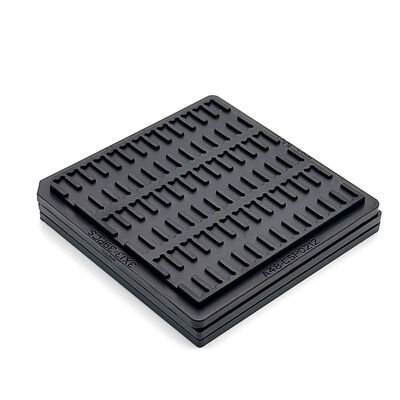

Bandejas Reutilizables Antiestáticas Tipo Waffle con Tamaño de Cavidad Personalizable para Protección de Chips IC Semiconductores

Nombre De La Marca:	Hiner-pack
Número De Modelo:	HN25026
Cuota De Producción:	500 piezas
Precio:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Condiciones De Pago:	T/T
Capacidad De Suministro:	2000 unidades/día

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ROHS, ISO

Tray Weight:

Varía, normalmente hasta 500 gramos por cavidad

Color:

Negro

Seguro de calidad:

Garantía de entrega, calidad fiable

Tamaño de línea de contorno:

50,8x50,8x3,94mm

Tamaño de la cavidad:

12,12X2,04X0,86mm

Incoterms:

EXW, FOB, CIF, DDU, DDP

Tipo de molde:

Inyección

Reutilizable:

Sí

Forma de la bandeja:

Rectangular

Clase limpia:

Limpieza general y ultrasónica

Tipo de circuito integrado:

BGA,QFP,QFN,LGA,PGA

Nivel de embalaje:

Paquete de transporte

Deformación:

Alabeo MÁXIMO 0,22 mm

Capacidad:

3X13=39 UNIDADES

Detalles de empaquetado:

cartón, paleta

Capacidad de la fuente:

2000 unidades/día

Resaltar:

Bandejas Tipo Waffle para Pruebas de IC Semiconductores

Bandejas Tipo Waffle para Protección de Almacenamiento

Bandejas Tipo Waffle para Manejo de IC Semiconductores

Descripción del producto

Envases de waffle para pruebas de IC de semiconductores, manipulación y protección del almacenamiento

Separar los chips de circuito integrado individuales dentro de estructuras de ranuras especiales, evitar fricción y colisión mutua durante los movimientos operativos frecuentes.Mantener un rendimiento estable en condiciones de uso cíclico a largo plazo en las líneas de producción de semiconductores.

Aislar los chips del contacto externo para reducir los riesgos de daños en la superficie.ciclos de clasificación y almacenamiento en almacén.

Mantenga la forma de ranura original bajo presión de apilamiento regular.Cumplir con las exigencias de almacenamiento y manipulación de componentes de semiconductores de alta precisión.

Características y beneficios

Desempeño ESD de conducción estable
Chips de protección contra daños en la superficie
Adaptarse a las pruebas y al almacenamiento a largo plazo
Soporte de especificaciones personalizadas
La fábrica tiene la certificación ISO, y los productos cumplen con la norma RoHS.

Especificaciones

Marca del producto		Envases para el trasero
Modelo		HN25026
El color		Negro
Resistencia		1.0×104 - 1,0×1011 Ω
Tamaño de línea de contorno		50.8x50.8x3.94 mm
Tamaño de la cavidad		12.12X2.04X0.86 mm
Matriz QTY		3X13 = 39 PCS
Página de guerra		Max. 0,22 mm
Servicio		Aceptar OEM, ODM
Opciones de bolsillo personalizadas		Disponible

Aplicaciones

Trabajo de ensayo de circuitos integrados de semiconductores, clasificación de componentes y mantenimiento de existencias a corto plazo.Menor porcentaje de desechos causados por el roce y el impacto entre astillas.

Trabajar en talleres de ensayos de semiconductores y áreas de inventario de componentes.

Servicios personalizados

Personalizar las dimensiones de ranuras, los diseños de cavidades y los tamaños generales exteriores para que coincidan con varios contornos de los chips de IC. Modificar la dureza del material y el rendimiento antiestático para satisfacer las condiciones de producción únicas.Entregar muestras de preproducción para la verificación del rendimiento. Aceptar la personalización de pedidos a granel para satisfacer los requisitos de almacenamiento y manejo de componentes de semiconductores diversificados.

Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra diseño, I + D, fabricación, ventas de envases de IC y pruebas,así como el proceso de fabricación de obleas semiconductoras en manipulación automatizada, transporte y transporte para proporcionar a los clientes servicios llave en mano.

Por qué elegirnos:

La experiencia enJEDEC / IC / Envases para paquetes de gofres
Capacidad interna de diseño de moldes
Desarrollo rápido de prototipos
Proceso de control de calidad estricto
Suministro estable para los clientes mundiales de semiconductores
