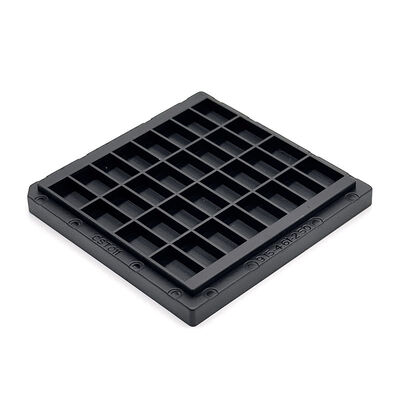

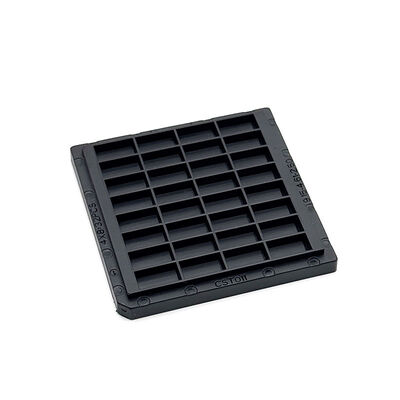

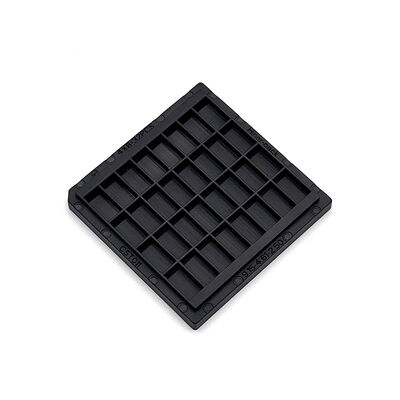

Envases antiestáticos reutilizables de clase Waffle Pack para la protección de IC de semiconductores

Nombre De La Marca:	Hiner-pack
Número De Modelo:	HN25028
Cuota De Producción:	500 piezas
Precio:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Condiciones De Pago:	T/T
Capacidad De Suministro:	2000 unidades/día

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ROHS, ISO

Tray Weight:

Varía, normalmente hasta 500 gramos por cavidad

Color:

Negro

Seguro de calidad:

Garantía de entrega, calidad fiable

Tamaño de línea de contorno:

50,7×50,7×6 milímetros

Tamaño de la cavidad:

8,95x4,41x1,7mm

Incoterms:

EXW, FOB, CIF, DDU, DDP

Tipo de molde:

Inyección

Reutilizable:

Sí

Forma de la bandeja:

Rectangular

Clase limpia:

Limpieza general y ultrasónica

Tipo de circuito integrado:

BGA,QFP,QFN,LGA,PGA

Nivel de embalaje:

Paquete de transporte

Deformación:

Alabeo MÁXIMO 0,24 mm

Capacidad:

4X8=32 UDS.

Detalles de empaquetado:

cartón, paleta

Capacidad de la fuente:

2000 unidades/día

Resaltar:

Envases de vaffle para la fabricación de trozos antistaticos

Envases de chips de protección ESD

Envases para paquetes de gofres contra la contaminación

Descripción del producto

Envases anti-estáticos de waffle para cubrir las fichas contra daños y contaminación por ESD

Asegurar las fichas individuales dentro de cavidades cuadradas separadas. Mantener las fichas separadas para eliminar el daño por raspado cuando se apilan o se mueven. Mantener la forma estructural rígida durante ciclos de manejo repetidos.

Proporcionar una retención estable durante la inspección de clasificación de talleres y la gestión de existencias.Los flujos de trabajo de producción de semiconductores diarios adecuados y continuos.

Permitir un apilamiento estable de varias capas para ahorrar valioso espacio de almacenamiento en el taller.Cumplir con los estrictos requisitos de retención de piezas de circuitos integrados de semiconductores frágiles.

Características y beneficios

Diseño antistatico y a prueba de polvo para el manejo seguro de las virutas
Ofrece un control estable de la contaminación de nivel de sala limpia
Adaptarse a las tareas de almacenamiento de inspección de clasificación
Durabilidad para uso repetido en talleres
La cavidad cuadrada dividida aísla cada chip

Especificaciones

Marca del producto		Envases para el trasero
Modelo		HN25028
El color		Negro
Resistencia		1.0×104 - 1,0×1011 Ω
50.7 × 50,7 × 6 mm		50.7 × 50,7 × 6 mm
Tamaño de la cavidad		8.95x4.41x1.7 mm
Matriz QTY		4X8 = 32 PCS
Página de guerra		El máximo 0,24 mm
Servicio		Aceptar OEM, ODM
Opciones de bolsillo personalizadas		Disponible

Aplicaciones

Mantenga las unidades de circuito integrado de semiconductores durante la clasificación interna del taller y la inspección visual. Mantenga los chips frágiles seguros mientras se transfieren entre diferentes estaciones de producción.Reducir los elementos defectuosos causados por la fricción y el cambio de posición.

Servir como solución práctica para el procesamiento diario de grandes lotes de componentes semiconductores.

Embalaje y envío/ Servicios

Envasar las mercancías con bolsas a prueba de humedad y luego colocarlas en cajas de cartón reforzadas para la exportación. Añadir materiales de colchón contra impactos durante el tránsito. Completar el control visual antes de empacar.
Organice el envío según las condiciones comerciales acordadas, proporcione el conjunto completo de documentos de envío una vez que las mercancías salgan y mantenga informado sobre el estado del envío.

Sobre nosotros:
Hiner-pack® fue fundada en 2013. Es una empresa de alta tecnología que integra diseño, I + D, fabricación, ventas de envases de IC y pruebas,así como el proceso de fabricación de obleas semiconductoras en manipulación automatizada, transporte y transporte para proporcionar a los clientes servicios llave en mano.

Por qué elegirnos:

Una amplia experiencia en JEDEC / IC / bandejas para paquetes de gofres
Capacidad interna de diseño de moldes
Desarrollo rápido de prototipos
Proceso de control de calidad estricto
Suministro estable para los clientes mundiales de semiconductores
